Cum alegi foreza pneumatica pentru subtraversari – ghid complet

Alegerea unei foreze pneumatice pentru subtraversări nu se face numai după diametrul utilajului. Modelul potrivit trebuie corelat cu diametrul și materialul conductei, lungimea traseului, tipul solului, metoda de instalare și debitul de aer disponibil.

O foreză de dimensiune prea mică poate să nu fie potrivită pentru diametrul sau lungimea lucrării, iar un model mai mare decât este necesar poate presupune un consum de aer și condiții de operare inutile pentru aplicația respectivă. În același timp, două foreze cu diametre apropiate pot avea configurații diferite și pot fi recomandate pentru moduri distincte de executare a subtraversării.

În acest ghid explicăm criteriile care trebuie analizate înainte de alegerea utilajului, diferențele dintre modelele de foreze pneumatice HERCU și informațiile pe care trebuie să le transmiți echipei ASTools pentru o recomandare tehnică potrivită lucrării.

Ce este o foreză pneumatică pentru subtraversări

Foreza pneumatică este un utilaj cu impact, alimentat cu aer comprimat, folosit pentru realizarea unui traseu orizontal prin sol fără deschiderea unei săpături pe întreaga lungime a lucrării. În practică, acest tip de echipament mai este numit și rachetă pneumatică sau, popular, cârtiță pentru subtraversări.

Utilajul este lansat dintr-o groapă de pornire și înaintează prin compactarea și deplasarea solului. Traseul astfel realizat poate fi utilizat pentru introducerea sau tragerea unor conducte și tuburi, în funcție de modelul forezei, diametrul necesar și configurația de lucru.

Forezele pneumatice sunt utilizate frecvent pentru lucrări executate sub:

• drumuri și alei;
• trotuare;
• platforme;
• căi de acces;
• zone amenajate în care săpătura deschisă trebuie limitată.

Ele pot fi folosite pentru branșamente și instalații subterane de apă, gaz, telecomunicații sau protecție a cablurilor, cu respectarea condițiilor tehnice ale fiecărei lucrări.

Ce trebuie stabilit înainte de alegerea forezei pneumatice

Înainte de compararea modelelor și alegerea celui potrivit, trebuie cunoscute datele de bază ale lucrării:

• diametrul și materialul conductei;
• lungimea traseului;
• adâncimea de lucru;
• tipul și starea solului;
• spațiul disponibil pentru lansare și recepție;
• metoda prin care va fi instalată conducta;
• debitul și presiunea motocompresorului disponibil.

Aceste informații permit restrângerea gamei la modelele care pot răspunde cerințelor reale ale șantierului. Diametrul este un criteriu important pentru orientarea inițială, dar alegerea finală trebuie să țină cont de ansamblul condițiilor de lucru.

Cum alegi foreza pneumatică funcție de diametrul conductei

Diametrul conductei este primul criteriu folosit pentru orientarea către un model, dar nu trebuie confundat cu diametrul corpului forezei. În funcție de lucrare, traseul poate fi realizat direct la dimensiunea necesară sau poate fi lărgit ulterior cu ajutorul unui expandor compatibil.

La alegerea modelului trebuie analizate separat:

• diametrul exterior al conductei;
• diametrul corpului forezei;
• diametrul traseului obținut;
• necesitatea unei lărgiri ulterioare;
• modul în care conducta va fi introdusă sau trasă.

Pentru unele lucrări, conducta poate fi instalată după executarea traseului. În alte situații, configurația permite tragerea țevii în timpul retragerii utilajului sau după montarea unui accesoriu de lărgire. De aceea, două conducte cu același diametru pot necesita soluții diferite dacă materialul, lungimea și metoda de instalare nu sunt aceleași.

Tabelul comparativ din acest ghid va oferi o orientare inițială în funcție de diametru. Recomandarea finală trebuie însă verificată pentru modelul concret și pentru condițiile lucrării.

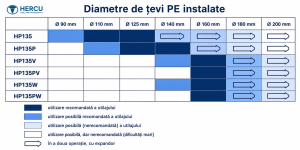

Diagrama arată orientativ diferențele dintre configurațiile familiei HP 135 pentru instalarea țevilor PE. Zonele marcate indică utilizarea recomandată, utilizarea posibilă și situațiile în care diametrul se obține într-o a doua operație, cu expandor. Valorile trebuie corelate cu varianta concretă a utilajului și cu condițiile lucrării.

Cum alegi foreza pneumatică funcție de lungimea traseului și precizia alinierii

Lungimea subtraversării influențează atât alegerea forezei, cât și pregătirea lucrării. Pe măsură ce traseul devine mai lung, crește importanța alinierii inițiale, a stabilității solului și a respectării direcției de pornire.

Foreza pneumatică înaintează pe direcția în care a fost poziționată la lansare. Din acest motiv, pregătirea gropii de pornire și alinierea utilajului trebuie realizate cu atenție înainte de punerea în funcțiune. Pentru stabilirea direcției inițiale poate fi utilizat un dispozitiv optic – teodolit Kretoskop – în funcție de configurația lucrării.

Nu se poate stabili o lungime maximă generală pentru toate modelele. Distanța recomandată depinde de:

• dimensiunea și construcția forezei;
• diametrul traseului;
• tipul și omogenitatea solului;
• adâncimea de lucru;
• precizia alinierii;
• conducta care urmează să fie instalată;
• accesul disponibil în punctele de pornire și recepție.

Pentru trasee mai lungi sau condiții dificile de teren, alegerea nu trebuie făcută numai după diametru. Este necesară verificarea modelului, a accesoriilor și a modului de lucru recomandat.

Cum influențează tipul solului alegerea utilajului

Forezele pneumatice lucrează prin deplasarea și compactarea solului din fața utilajului. Din acest motiv, comportamentul terenului are un rol important în stabilitatea direcției și în eficiența înaintării.

Într-un sol relativ omogen, fără obstacole mari, traseul poate fi menținut mai ușor. În schimb, terenurile neuniforme, cu pietre, resturi de construcții, straturi foarte dure sau variații importante de umiditate pot influența direcția și viteza de lucru.

Înainte de alegerea forezei trebuie cunoscute, pe cât posibil:

• natura predominantă a solului;
• prezența pietrelor sau a materialelor dure;
• gradul de compactare;
• umiditatea terenului;
• existența unor umpluturi sau straturi neomogene;
• riscul întâlnirii unor obstacole subterane.

Nu toate variantele constructive răspund la fel în aceleași condiții. Unele modele sunt proiectate pentru o înaintare stabilă în lucrări obișnuite, iar altele au configurații adaptate unor aplicații sau condiții de teren specifice. Aceste diferențe vor fi explicate în secțiunea dedicată literelor și variantelor din denumirea forezelor HERCU.

Metoda de instalare a conductei

Cum alegi foreza pneumatică depinde și de modul în care conducta va fi instalată după realizarea traseului. Nu toate lucrările urmează aceeași succesiune, iar utilajul trebuie corelat cu metoda de execuție stabilită.

În funcție de configurație, lucrarea poate presupune:

• realizarea inițială a traseului și introducerea ulterioară a conductei;
• tragerea țevii din PE cu ajutorul unui sistem de tracțiune compatibil;
• lărgirea traseului înainte de instalarea conductei;
• utilizarea unui expandor la retragerea utilajului;
• executarea unui traseu destinat unui tub de protecție pentru cabluri sau alte instalații.

Materialul conductei este important. O țeavă flexibilă din PE poate necesita o altă configurație decât un tub rigid, chiar dacă diametrele sunt apropiate. Trebuie analizate și lungimea conductei, raza de curbură permisă, spațiul de manipulare și rezistența acesteia în timpul tragerii.

Din acest motiv, simpla corespondență dintre diametrul forezei și diametrul țevii nu este suficientă. Modelul trebuie verificat împreună cu accesoriile necesare metodei de instalare.

De ce contează funcția reversibilă a utilajului pentru subtraversare

Funcția reversibilă permite schimbarea sensului de deplasare și retragerea forezei către punctul de pornire atunci când continuarea traseului nu este posibilă sau când lucrarea trebuie întreruptă.

Această funcție poate fi importantă în situații precum:

• întâlnirea unui obstacol care nu poate fi depășit;
• abaterea de la direcția necesară;
• imposibilitatea continuării în condițiile existente;
• necesitatea retragerii utilajului fără deschiderea traseului pe întreaga lungime.

Modul de comutare pe mers înapoi diferă în funcție de configurație. Litera P indică sistemul pneumatic de schimbare a sensului, comandat prin stația de comandă și lubrifiere, iar lipsa literei P indică acționarea manuală prin tragerea furtunului de alimentare.

Reversibilitatea nu înlocuiește analiza terenului și alinierea corectă. Ea oferă însă o posibilitate suplimentară de control atunci când traseul nu poate fi finalizat în condițiile stabilite.

Cum alegi foreza pneumatică corelat cu motocompresorul

Foreza pneumatică funcționează numai dacă primește constant debitul și presiunea de aer necesare. Din acest motiv, motocompresorul nu se alege separat de utilaj.

Pentru verificarea compatibilității trebuie comparate:

• consumul de aer al forezei, exprimat în m³/min;
• debitul continuu furnizat de motocompresor;
• presiunea de lucru necesară;
• lungimea și diametrul furtunurilor;
• eventualele pierderi din circuit;
• celelalte componente montate între motocompresor și utilaj.

Nu este suficient ca motocompresorul să atingă pentru scurt timp presiunea indicată. Acesta trebuie să poată furniza debitul necesar pe durata lucrului, în configurația reală din șantier.

ASTools comercializează motocompresoare cu șurub COMPAIR modelele C 30, C 42, C 50, C 62 și C 76. Modelul potrivit se stabilește prin raportarea caracteristicilor sale la necesarul de aer al forezei alese.

În ghidul de față, motocompresoarele sunt menționate doar ca parte a configurației. Alegerea motocompresorului trebuie făcută prin raportarea datelor sale tehnice la necesarul modelului de foreză.

Accesoriile care pot influența configurația lucrării

Modelul de foreză pneumatică necesar nu trebuie analizat și ales izolat. În funcție de model și de metoda de instalare, pot fi necesare accesorii pentru alimentarea cu aer, aliniere, lărgirea traseului sau tragerea conductei.

Configurația poate include:

• ungător 4 litri sau ungător 9 litri pentru lubrifierea utilajului prin circuitul de aer comprimat;
• furtun pentru legătura dintre motocompresor și ansamblul de tratare a aerului;
• furtun aer foreză pentru legătura dintre ansamblul de lubrifiere și utilaj;
• teodolit Kretoskop pentru poziționarea și alinierea inițială;
• expandor 160mm sau expandor 245mm pentru lărgirea traseului;
• cablu de tracțiune pentru țevi;
• placă de tensionare;
• alte componente compatibile cu modelul și metoda de lucru.

Nu toate accesoriile sunt necesare pentru fiecare foreză. Ele trebuie stabilite odată cu utilajul, în funcție de diametrul conductei, lungimea traseului și metoda de instalare. De aceea, trebuie verificat din start dacă foreza permite configurația necesară lucrării.

Ce înseamnă literele din denumirea forezelor HERCU

Numărul din denumirea modelului indică familia dimensională a forezei, iar literele adăugate diferențiază variantele constructive și modul lor de utilizare.

• K indică versiunea scurtă a modelului.

• M indică o variantă prevăzută cu piuliță dublă în partea din spate a forezei. Piulița exterioară funcționează ca bucșă de tracțiune și permite tragerea directă a conductei, mecanic sau cu ajutorul cablului și al dispozitivului de tensionare.
• P indică o foreză cu comandă pneumatică pentru trecerea în mers înapoi. Această configurație necesită utilizarea unei stații de comandă și lubrifiere.
• Fără simbolul P, foreza are comandă manuală pentru mersul înapoi, realizată prin tragerea furtunului de alimentare.
• R indică o foreză cu cap mobil sau cap activ. Această configurație este destinată unei precizii mai bune și unei înaintări mai eficiente în teren dificil. Energia de impact este transmisă direct capului. Sistemul de lucru este de tip 2+1: primele două lovituri sparg și deplasează solul, iar a treia deplasează corpul utilajului.
• RM indică asocierea dintre varianta cu cap mobil și configurația M, prevăzută cu bucșă pentru instalarea directă a conductei în spatele forezei.

• PRM indică asocierea dintre:
  • P – comandă pneumatică a mersului înapoi;
  • R – cap mobil;
  • M – bucșă pentru tragerea directă a conductei.

• V indică o variantă cu lărgire fixă, nedemontabilă, în partea din spate a corpului forezei, utilizată pentru realizarea dintr-o singură trecere a unui traseu cu diametru mai mare.
• W indică o variantă prevăzută cu o lărgire fixă, nedemontabilă, amplasată în partea din spate a corpului forezei. Configurația permite obținerea unui traseu cu diametru mai mare și, în funcție de model, tragerea directă a conductei din prima operație.
• W2 indică, în familia în care este disponibilă această configurație, o variantă cu lărgire fixă de Ø 200 mm, destinată realizării unui traseu stabil și tragerii directe a țevii de Ø 160 mm din prima operație.
• W3 indică, în familia în care este disponibilă această configurație, o variantă cu lărgire fixă de Ø 190 mm, dezvoltată pentru realizarea unui traseu stabil și pentru tragerea directă a țevii de Ø 160 mm din prima operație.
• Predator este denumirea comercială a modelului HP 135R, echipat cu cap activ și destinat lucrărilor în care precizia traseului este importantă. Potrivit producătorului, în soluri cu densitate variabilă, abaterea de la traseu poate fi de aproximativ 2–3 ori mai mică decât în cazul unor utilaje comparabile cu cap fix.

Semnificația constructivă a marcajelor rămâne aceeași, dar dimensiunile și aplicațiile concrete diferă în funcție de familia modelului. De exemplu, configurația W nu are aceeași dimensiune la HP 98 și la HP 135.

Aceste marcaje nu trebuie interpretate doar prin asemănarea denumirilor. Pentru fiecare variantă trebuie urmărite construcția utilajului, funcția confirmată, modul de instalare a conductei și condițiile de utilizare recomandate.



Model	Diametru orientativ al conductei
HP 55	Până la Ø 40 mm; posibil până la Ø 50 mm, în funcție de condițiile lucrării
HP 55R	Ø 25–32 mm
HP 98	Recomandat Ø 75 mm; posibil pentru țevi PE Ø 25–140 mm și țevi din oțel Ø 80–159 mm, în funcție de configurație
HP 98M	Tragere directă a țevilor PE Ø 75 mm; posibil Ø 90 mm cu bucșa adaptată
HP 98R	Țevi PE Ø 25–75 mm
HP 98V	Instalare directă a țevilor PE Ø 90 mm
HP 98W	Tragere directă a țevilor PE Ø 110 mm, din prima operație
HP 135	Țevi PE Ø 90–125 mm; cu expandor compatibil, pentru conducte de până la Ø 200 mm
HP 135R Predator	Țevi PE Ø 110–125 mm
HP 135V	Țevi PE Ø 125–140 mm
HP 135W	Instalare directă a țevilor PE Ø 160 mm, din prima operație
HP 160	Țevi din plastic Ø 125–140 mm
HP 160V	Țevi din plastic Ø 160 mm

Tabelul oferă o orientare inițială după diametrul conductei. Alegerea finală trebuie verificată în funcție de lungimea traseului, tipul solului, metoda de instalare, configurația modelului și debitul de aer disponibil.

Cum alegi foreza pneumatica între modele și variante cu diametre apropiate

Două foreze care se încadrează în același interval de diametru nu sunt neapărat echivalente. Modelele din aceeași familie pot avea dimensiuni apropiate, dar configurații și utilizări diferite, iar alegerea nu trebuie făcută numai după numărul din denumire.

Varianta standard poate fi potrivită pentru realizarea traseului și instalarea ulterioară a conductei. În schimb, versiunile M, V sau W sunt configurate pentru tragerea directă a conductei ori pentru obținerea unui diametru mai mare din prima operație. Modelele R, echipate cu cap activ, sunt analizate în special atunci când precizia traseului și comportamentul în teren compact au o importanță mai mare.

Atunci când mai multe modele corespund diametrului necesar, trebuie verificate și:

• modul în care va fi instalată conducta;
• necesitatea unei lărgiri suplimentare;
• tipul capului forezei;
• lungimea traseului;
• natura și omogenitatea terenului;
• consumul de aer;
• motocompresorul disponibil;
• accesoriile necesare configurației.

Tabelul oferă primul reper și ajută la restrângerea opțiunilor. Modelul potrivit se stabilește însă prin corelarea diametrului conductei cu marcajul variantei și cu toate condițiile concrete ale lucrării.

Cum alegi foreza pneumatică când este necesară lărgirea traseului

Diametrul traseului executat inițial nu este întotdeauna suficient pentru conducta care trebuie instalată. În aceste situații, traseul poate fi lărgit ulterior cu un expandor compatibil sau poate fi ales de la început un model prevăzut cu o configurație V ori W.

Lărgirea ulterioară poate fi analizată atunci când:

• conducta are un diametru mai mare decât traseul realizat de corpul standard al forezei;
• metoda de instalare presupune retragerea utilajului cu expandor;
• terenul și lungimea traseului permit efectuarea unei operații suplimentare;
• modelul ales este compatibil cu accesoriul necesar.

Variantele V și W urmăresc obținerea unui traseu mai mare direct în timpul înaintării. Diferența dintre ele trebuie verificată pentru familia concretă de foreze, deoarece dimensiunile și aplicațiile nu sunt universale pentru toate modelele HERCU.

Modelele cu cap activ din anumite serii nu lucrează cu expandori. De aceea, compatibilitatea nu trebuie presupusă numai după diametrul forezei sau după asemănarea denumirilor.

Ce rol are spațiul disponibil în șantier

Alegerea utilajului de subtraversare este influențată și de dimensiunile zonelor de pornire și recepție. Foreza trebuie poziționată corect, racordată la circuitul de aer și manipulată în condiții de siguranță.

Înainte de stabilirea modelului trebuie analizate:

• lungimea și lățimea gropii de lansare;
• adâncimea traseului;
• spațiul necesar pentru alinierea forezei;
• locul disponibil pentru motocompresor și furtunuri;
• accesul pentru introducerea și manipularea conductei;
• posibilitatea recuperării utilajului în punctul de ieșire.

Un model cu dimensiuni și greutate mai mari poate necesita un spațiu de lucru diferit de cel disponibil pentru o foreză compactă. În plus, tragerea directă a unei conducte lungi presupune suficient loc pentru pregătirea și ghidarea acesteia.

Când ai nevoie de un ciocan de bătut țevi metalice

Foreza pneumatică și ciocanul de bătut țevi metalice nu trebuie tratate ca două denumiri ale aceluiași utilaj.

Foreza pneumatică înaintează prin sol și creează traseul necesar instalării conductei. Unele modele pot fi utilizate și în anumite aplicații cu țevi din oțel, în limitele și configurațiile indicate pentru fiecare utilaj.

Ciocanul de bătut țevi transmite însă impactul direct conductei metalice, pe care o introduce în sol. Această soluție este analizată în special pentru țevi din oțel și diametre care necesită un utilaj dedicat baterii conductei.

Pentru astfel de lucrări, ASTools are modele distincte, precum:

• ciocan de bătut țevi metalice HP 130;
• ciocan de bătut țevi metalice HP 240;
• ciocan de bătut țevi metalice HP 260E.

Alegerea dintre foreză și ciocan pornește de la materialul conductei, diametrul acesteia, lungimea traseului și metoda de execuție. Modelele de ciocane de bătut țevi vor putea fi comparate într-un ghid dedicat.

Greșeli frecvente la alegerea forezei pneumatice

Alegerea numai după diametrul utilajului

Diametrul este un reper inițial, dar nu arată singur dacă modelul este potrivit pentru conductă, lungimea traseului și metoda de instalare.

Confundarea variantelor din aceeași familie

HP 98, HP 98M, HP 98V, HP 98W și HP 98R nu sunt aceeași foreză cu denumiri diferite. Marcajele indică particularități constructive care pot schimba modul de utilizare.

Ignorarea debitului de aer necesar

Un motocompresor care asigură presiunea necesară, dar nu și debitul continuu cerut de foreză, poate limita funcționarea utilajului.

Presupunerea că orice model poate lucra cu expandor

Compatibilitatea cu expandorul trebuie confirmată pentru fiecare variantă. Modelele cu cap activ pot avea limitări specifice.

Subestimarea tipului de sol

Pietrele, straturile neomogene, umpluturile și solurile foarte compacte pot influența direcția și viteza de înaintare.

Alegerea utilajului fără accesoriile compatibile necesare

Lipsa ungătorului, a furtunurilor potrivite, a sistemului de aliniere sau a accesoriilor de tracțiune poate împiedica folosirea configurației planificate.

Ce informații transmiți pentru recomandarea modelului

Pentru ca echipa ASTools să poată analiza corect lucrarea, sunt utile următoarele date:

• materialul și diametrul exterior al conductei;
• lungimea subtraversării;
• adâncimea traseului;
• tipul de sol cunoscut sau estimat;
• metoda dorită de instalare;
• dimensiunile spațiilor de pornire și recepție;
• modelul motocompresorului disponibil;
• debitul și presiunea acestuia;
• accesoriile deja existente;
• eventuale restricții privind termenul sau accesul în șantier.

Cu cât datele sunt mai clare, cu atât poate fi restrânsă mai precis alegerea dintre modelele apropiate ca dimensiune.

Cum alegi foreza pneumatică pentru subtraversări? Solicită oferta la ASTools!

Alegerea forezei pneumatice trebuie făcută pornind de la lucrarea concretă, nu doar de la denumirea sau diametrul utilajului.

Contacteaza echipa ASTools și transmite datele traseului, diametrul și materialul conductei, tipul solului și caracteristicile motocompresorului disponibil. Pe baza acestor informații poate fi recomandat modelul HERCU potrivit și configurația necesară de utilaj, furtunuri, ungător și accesorii.
