Foreza pneumatica HP 135V

Descriere

Foreza pneumatică HP 135V, cunoscută în practică și ca rachetă de subtraversare, este un utilaj profesional destinat executării subtraversărilor orizontale și instalării țevilor PE Ø 125–140 mm. Modelul actual Hercu Pneumatic are corpul lărgit în partea posterioară la Ø 165 mm, configurație care permite realizarea unui orificiu adaptat conductelor de diametru mare și susține stabilitatea utilajului pe traseu.

HP 135V poate fi utilizată de firme care execută lucrări pentru rețele de apă, canalizare, cabluri și alte utilități subterane. Foreza pneumatică orizontală este potrivită pentru realizarea traseelor sub drumuri, trotuare, alei sau platforme, fără excavarea completă a suprafeței traversate.

Pentru ce lucrări este potrivită foreza pneumatică HP 135V

Modelul HP 135V poate fi utilizat pentru:

• instalarea țevilor PE cu diametre recomandate între Ø 125 și Ø 140 mm;
• realizarea subtraversărilor pentru rețele de apă, canalizare, cabluri și telecomunicații;
• executarea traseelor sub drumuri, trotuare, alei și platforme;
• baterea țevilor din oțel cu diametre cuprinse între Ø 80 și Ø 324 mm;
• subtraversări cu lungimea recomandată de până la 20 m;
• lucrări executate prin tehnologie fără excavare pe întreaga lungime a traseului.

Producătorul indică și posibilitatea utilizării modelului pentru alte diametre de țevi PE, între Ø 25 și Ø 200 mm. Compatibilitatea concretă trebuie stabilită în funcție de diametrul exterior al conductei, metoda de instalare, teren și accesoriile utilizate.

Ce înseamnă configurația V

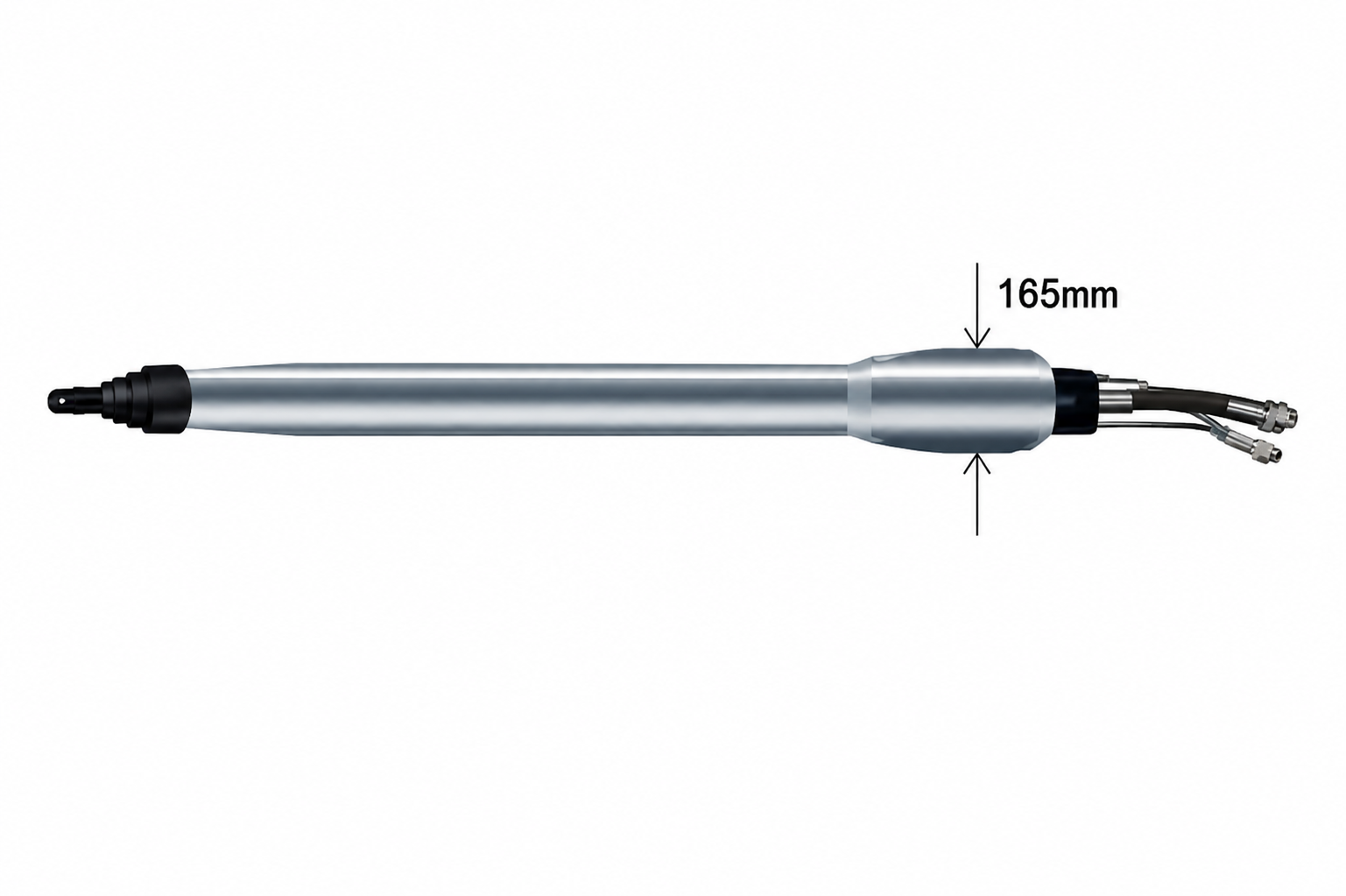

Litera V desemnează configurația cu lărgire permanentă a corpului în partea posterioară. La modelul HP 135V, această zonă are diametrul de Ø 165 mm.

Corpul posterior lărgit contribuie la formarea unui orificiu mai mare decât diametrul de bază al utilajului și poate facilita instalarea conductelor din zona Ø 125–140 mm. Configurația V este destinată aplicațiilor în care modelul standard HP 135 nu asigură direct diametrul de lucru necesar.

Forma lărgită a corpului posterior contribuie și la stabilizarea utilajului în timpul înaintării, aspect important la subtraversările cu diametre mari.

Particularitățile modelului HP 135V

Foreza pneumatică HP 135V are diametrul de bază de 135 mm, corpul posterior lărgit la 165 mm, lungimea de 1880 mm și greutatea de 140 kg.

Utilajul funcționează cu un consum de aer de 2,5 m³/min, iar frecvența loviturilor este de 4,4 Hz. Presiunea nominală de lucru este de 6–6,5 bar, cu o presiune maximă de 7 bar.

HP 135V are inversare manuală a sensului. Pentru lucrările în care este preferată comandarea pneumatică a mersului înainte și înapoi, producătorul oferă varianta HP 135PV.

Alegi foreza pneumatică HP 135V sau racheta de subtraversare HP 135W?

HP 135V este recomandată pentru instalarea țevilor PE din zona Ø 125–140 mm și are corpul posterior lărgit la Ø 165 mm.

HP 135W are o lărgire mai mare, la Ø 190 mm, și este orientată în principal spre instalarea directă a țevilor PE Ø 160 mm.

Alegerea dintre cele două configurații depinde de diametrul exterior real al conductei, metoda de instalare, teren și lungimea traseului. Pentru o conductă Ø 160 mm, modelul HP 135W este, în mod obișnuit, configurația mai potrivită.

Alegi HP 135V sau modelul standard HP 135?

Modelul standard HP 135 este recomandat în principal pentru instalarea țevilor PE Ø 90–125 mm și pentru lucrări în care orificiul poate fi lărgit ulterior, dacă este necesar.

HP 135V este mai potrivită atunci când lucrarea presupune conducte cu diametre mai mari, în special din zona Ø 125–140 mm, iar corpul posterior lărgit este util pentru obținerea diametrului necesar.

Ce trebuie verificat înainte de alegerea utilajului pneumatic pentru subtraversări

Înainte de configurarea lucrării trebuie stabilite:

• diametrul exterior, materialul și tipul conductei;
• lungimea subtraversării;
• natura și gradul de compactare a terenului;
• prezența pietrelor sau a altor obstacole;
• metoda prin care conducta va fi introdusă;
• dimensiunea spațiului disponibil pentru lansare și recepție;
• debitul și presiunea compresorului;
• necesitatea baterii unor țevi din oțel;
• accesoriile necesare pentru poziționare, tragere și alimentare pneumatică.

Pe baza acestor informații poate fi stabilit dacă HP 135V este configurația potrivită sau dacă lucrarea necesită modelul standard HP 135, HP 135W ori o altă foreză pneumatică din gamă.



Caracteristică	Valoare
Diametru utilaj	135/165 mm
Greutate	140 kg
Lungime utilaj	1880 mm
Consum de aer	2,5 m³/min
Aplicație recomandată pentru țevi PE	Ø 125–140 mm
Alte aplicații posibile pentru țevi PE	Ø 25–200 mm
Batere țevi din oțel	Ø 80–324 mm
Lungime recomandată a subtraversării	până la 20 m
Lărgire în a doua operație	Ø 190, Ø 205 și Ø 220 mm
Lungime recomandată pentru baterea țevii Ø 219 mm	până la 20 m
Inversarea sensului	Manuală
Presiune de lucru	6–6,5 bar
Presiune maximă de lucru	7 bar
Frecvență lovituri	4,4 Hz

Alte configurații din gama HP 135

În funcție de diametrul conductei, metoda de instalare și condițiile din teren, pot fi analizate și alte modele din aceeași familie:

• HP 135, model standard pentru instalarea țevilor PE Ø 90–125 mm și pentru lucrări în care orificiul poate fi lărgit ulterior;
• HP 135W, configurație cu corp posterior lărgit la Ø 190 mm, orientată în principal spre instalarea directă a țevilor PE Ø 160 mm;
• HP 135R Predator, model cu cap activ mobil, recomandat pentru precizie ridicată și avansare eficientă în terenuri dure;
• HP 135PV, varianta modelului HP 135V echipată cu inversare pneumatică a sensului.

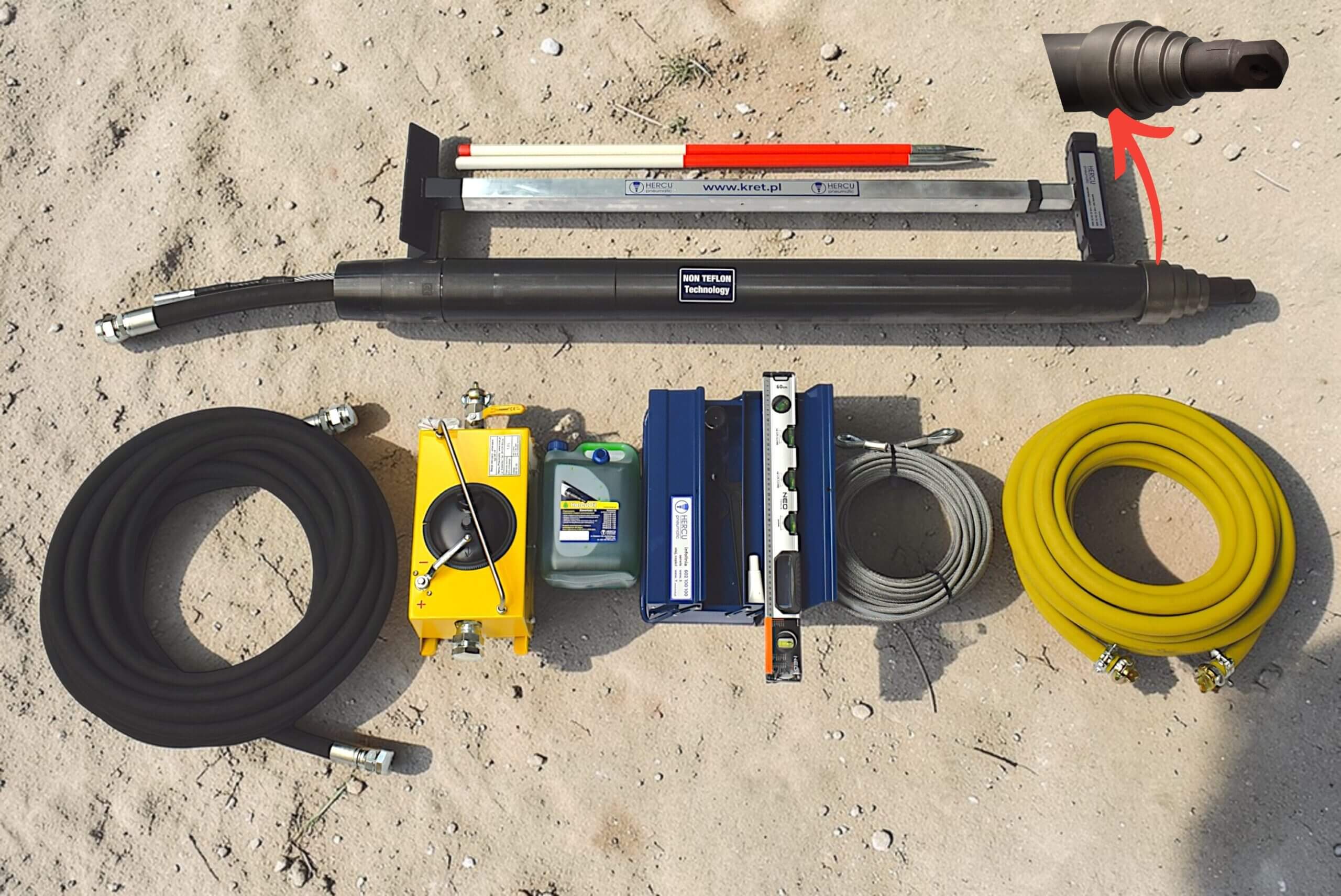

Accesorii pentru foreza pneumatică HP 135V

Configurația completă se stabilește în funcție de conductă, teren, lungimea traseului și compresorul disponibil. Pentru exploatarea modelului HP 135V pot fi necesare:

• ungător 4 litri, pentru lubrifierea utilajului pneumatic;
• furtun aer foreză;
• furtun compresor;
• separator apă, pentru reducerea condensului din circuitul de aer;
• teodolit Kretoskop, pentru stabilirea direcției și a unghiului de lansare;
• sanie lansare, pentru susținerea și alinierea utilajului;
• cablu tragere țevi, atunci când metoda de instalare presupune tragerea conductei;
• expandor compatibil, ales în funcție de diametrul final necesar; pentru modelul HP 135V, producătorul indică variante de Ø 190, Ø 205 și Ø 220 mm.

Accesoriile și diametrul expandorului nu se aleg doar în funcție de diametrul nominal al conductei. Trebuie luate în calcul diametrul exterior real, rigiditatea țevii, metoda de prindere și comportamentul terenului după trecerea utilajului.

Întrebări frecvente despre foreza pneumatică HP 135V

O țeavă PE Ø 140 mm poate fi instalată automat cu foreza pneumatică HP 135V?

Nu doar diametrul nominal stabilește compatibilitatea. Trebuie verificat diametrul exterior real al țevii, grosimea peretelui, rigiditatea conductei și metoda prin care aceasta va fi introdusă. Configurația V este recomandată pentru zona Ø 125–140 mm, dar soluția concretă trebuie stabilită pentru fiecare lucrare.

Când este necesară lărgirea orificiului într-o a doua operație?

Lărgirea poate fi necesară atunci când diametrul final cerut depășește orificiul realizat de corpul posterior de Ø 165 mm sau când metoda de instalare impune un spațiu suplimentar în jurul conductei. Producătorul indică pentru acest model posibilitatea utilizării expandoarelor de Ø 190, Ø 205 și Ø 220 mm.

Lungimea de 20 m este garantată indiferent de teren?

Nu. Valoarea de până la 20 m reprezintă lungimea recomandată de producător. Distanța realizabilă în practică depinde de uniformitatea terenului, alinierea inițială, prezența obstacolelor, diametrul conductei și funcționarea corectă a instalației de aer comprimat.

Poate fi folosit utilajul pneumatic pentru subtraversări HP 135V pentru baterea țevilor din oțel?

Da. Producătorul indică utilizarea pentru țevi din oțel cu diametre între Ø 80 și Ø 324 mm. Înaintea lucrării trebuie verificate diametrul, grosimea peretelui, lungimea tronsonului, tipul terenului și sistemul de cuplare dintre utilaj și țeavă. Pentru baterea unei țevi Ø 219 mm, lungimea recomandată este de până la 20 m.

Este suficient pentru foreza pneumatică HP 135V un compresor cu un debit nominal de 2,5 m³/min?

Compresorul trebuie să mențină debitul necesar la presiunea de lucru, în condiții reale. Pierderile pe furtunuri, lungimea alimentării, îmbinările și eventualii consumatori suplimentari pot reduce performanța disponibilă la utilaj. Din acest motiv, compatibilitatea compresorului trebuie verificată înainte de începerea lucrării.

Când folosești racheta de subtraversare HP 135PV?

Foreza pneumatică HP 135PV păstrează configurația cu corp posterior lărgit a modelului HP 135V, dar are inversare pneumatică a sensului. Această variantă poate fi preferată atunci când modul de organizare a lucrării justifică o comandă pneumatică a deplasării înainte și înapoi.

Care este prețul unei rachete de subtraversare HP 135V?

Prețul depinde de configurația utilajului, accesoriile necesare și condițiile de import și livrare. Pentru pregătirea unei oferte sunt necesare informații despre conductă, lungimea traseului, teren, metoda de instalare și compresorul disponibil.

Solicită ofertă pentru foreza pneumatică HP 135V

Pentru alegerea configurației potrivite, contactează-ne și transmite echipei ASTools diametrul exterior, materialul și tipul conductei, lungimea subtraversării, natura terenului, metoda de instalare și caracteristicile compresorului disponibil.

Pe baza acestor informații, îți recomandăm modelul de foreză pneumatică potrivit pentru lucrarea ta, din gama de foreze pneumatice Hercu pentru subtraversări. Stabilim configurația și accesoriile necesare și îți pregătim o ofertă adaptată aplicației.
