Foreza pneumatica HP 135R Predator

Descriere

Foreza pneumatică HP 135R Predator, cunoscută în practică și ca rachetă de subtraversare HP 135R Predator, este un utilaj profesional cu cap activ mobil, conceput pentru executarea subtraversărilor orizontale în terenuri dure și compacte. Modelul actual Hercu Pneumatic este recomandat în principal pentru instalarea țevilor PE Ø 110–125 mm și pentru lucrări în care precizia traseului și eficiența avansării sunt esențiale.

Acest utilaj pneumatic pentru subtraversări poate fi folosit la realizarea traseelor pentru rețele de apă, canalizare, cabluri, telecomunicații și alte utilități subterane. Permite trecerea pe sub drumuri, trotuare, alei sau platforme, fără excavarea completă a suprafeței traversate.

Pentru ce lucrări este potrivită foreza pneumatică HP 135R Predator

Modelul HP 135R Predator poate fi utilizat pentru:

• instalarea țevilor PE cu diametre recomandate între Ø 110 și Ø 125 mm;
• aplicații secundare pentru țevi PE din zona Ø 75–95 mm;
• realizarea subtraversărilor sub drumuri, trotuare, alei și platforme;
• lucrări pentru rețele de apă, canalizare, cabluri și telecomunicații;
• avansarea în argile uscate, șisturi și alte terenuri dure sau compacte;
• aplicații în care este necesară o precizie ridicată a traseului;
• subtraversări cu lungimea recomandată de până la 30 m;
• lucrări executate prin tehnologie fără excavare pe întreaga lungime a traseului.

Lungimea realizabilă în practică și precizia traseului depind de uniformitatea terenului, poziționarea inițială a utilajului, eventualele obstacole și parametrii instalației de aer comprimat.

Ce înseamnă configurația R Predator

Litera R indică echiparea utilajului cu un cap activ mobil. Spre deosebire de un model cu cap fix, foreza HP 135R Predator transmite o parte dintre lovituri direct către cap, pentru spargerea și deplasarea terenului înainte ca întregul corp al utilajului să avanseze.

• Această configurație este recomandată în special în terenuri dure și compacte, în care o foreză pneumatică standard poate înainta mai greu. Capul activ contribuie la acțiunea eficientă asupra solului și la menținerea unei direcții mai stabile.

Denumirea Predator identifică această familie de foreze pneumatice Hercu cu cap activ, destinată lucrărilor care solicită forță de penetrare și precizie mai ridicate.

Cum funcționează sistemul 2+1

Capul activ al modelului HP 135R Predator funcționează în sistem 2+1:

• primele două lovituri sunt transmise către cap pentru spargerea și dislocarea terenului;
• a treia lovitură produce înaintarea corpului forezei.

Separarea acțiunii asupra terenului de deplasarea corpului ajută utilajul să avanseze mai eficient în soluri compacte. Sistemul reduce rezistența întâmpinată de corp și poate contribui la stabilitatea traseului.

Particularitățile modelului HP 135R Predator

Foreza pneumatică HP 135R Predator are diametrul de 135 mm, lungimea de 1780 mm și greutatea de 112 kg. Consumul de aer este de 2,6 m³/min.

Modelul este recomandat pentru subtraversări de până la 30 m, în principal pentru instalarea țevilor PE Ø 110–125 mm. Producătorul indică și aplicații pentru diametre mai mici, din zona Ø 75–95 mm, în funcție de metoda de instalare și condițiile lucrării.

HP 135R Predator are inversare manuală a sensului. Varianta HP 135PR păstrează capul activ și domeniul de utilizare, dar este echipată cu inversare pneumatică.

Alegi racheta de subtraversare HP 135R Predator sau foreza pneumatică HP 135?

HP 135R Predator este recomandată în special pentru terenuri dure și compacte, unde capul activ poate sparge și deplasa solul înainte de înaintarea corpului. Este potrivită și pentru lucrările în care menținerea precisă a direcției are o importanță ridicată.

Modelul standard HP 135 poate fi mai potrivit pentru terenuri obișnuite și pentru aplicații în care nu este necesară acțiunea unui cap activ. Acesta oferă și posibilitatea lărgirii ulterioare a orificiului cu expandoare, în funcție de configurația lucrării.

Alegerea între cele două modele trebuie făcută după evaluarea terenului, a diametrului conductei, a lungimii traseului și a metodei de instalare.

Ce trebuie verificat înainte de alegerea unui utilaj pneumatic pentru subtraversări

Înainte de configurarea lucrării trebuie stabilite:

• diametrul exterior, materialul și tipul conductei;
• lungimea subtraversării;
• natura, umiditatea și gradul de compactare a terenului;
• prezența pietrelor, a straturilor dure sau a altor obstacole;
• precizia necesară a traseului;
• metoda prin care conducta va fi instalată;
• dimensiunile spațiilor de lansare și recepție;
• debitul și presiunea compresorului disponibil;
• accesoriile necesare pentru poziționare și alimentare pneumatică.

Pe baza acestor informații poate fi stabilit dacă foreza HP 135R Predator este modelul potrivit sau dacă lucrarea necesită o altă configurație din gama de foreze pneumatice Hercu.



Caracteristică	Valoare
Diametru utilaj	135 mm
Greutate	112 kg
Lungime utilaj	1780 mm
Consum de aer	2,6 m³/min
Aplicație recomandată pentru țevi PE	Ø 110–125 mm
Alte aplicații posibile pentru țevi PE	Ø 75–95 mm
Lungime recomandată a subtraversării	până la 30 m
Tip cap	Cap activ mobil
Sistem de lucru	2+1
Inversarea sensului	Manuală
Presiune de lucru	5–6 bar
Frecvență lovituri	4,4 Hz



Alte configurații din gama HP 135

În funcție de teren, diametrul conductei și metoda de instalare, pot fi folosite și alte modele din gama de foreze pneumatice Hercu:

• HP 135, model standard pentru instalarea țevilor PE Ø 90–125 mm și pentru aplicații în care orificiul poate fi lărgit ulterior;
• HP 135V, configurație cu corp posterior lărgit la Ø 165 mm, recomandată în principal pentru instalarea țevilor PE Ø 125–140 mm;
• HP 135W, variantă cu corp posterior lărgit la Ø 190 mm, orientată spre instalarea directă a țevilor PE Ø 160 mm;
• HP 135PR, versiunea modelului HP 135R Predator echipată cu inversare pneumatică a sensului.

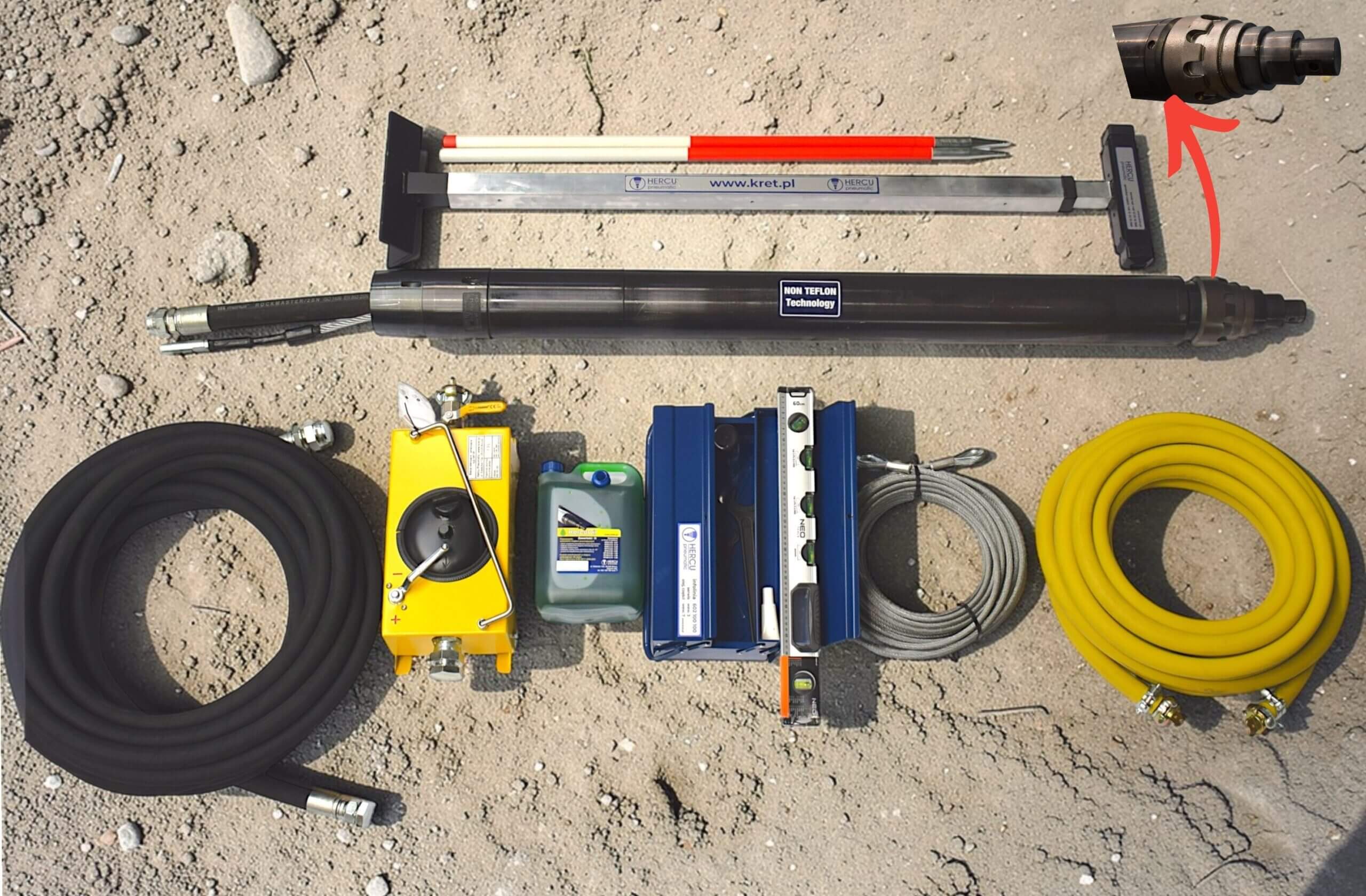

Accesorii pentru foreza pneumatică HP 135R Predator

Configurația completă se stabilește în funcție de teren, lungimea traseului, conducta instalată și compresorul disponibil. Pentru exploatarea modelului pot fi necesare:

• ungător 4 litri, pentru lubrifierea utilajului pneumatic;
• furtun aer foreză;
• furtun compresor;
• separator apă, pentru reducerea condensului din circuitul de alimentare;
• teodolit Kretoskop, pentru stabilirea direcției și a unghiului de lansare;
• sanie lansare, pentru susținerea și alinierea utilajului la începutul traseului.

Accesoriile se aleg în funcție de parametrii compresorului, dimensiunea gropii de lansare și condițiile reale ale lucrării.

Întrebări frecvente despre foreza pneumatică HP 135R Predator

În ce situații este preferabilă racheta de subtraversare HP 135R Predator față de un model cu cap fix?

Modelul cu cap activ este mai potrivit în terenuri dure, compacte sau neuniforme, unde energia transmisă direct către cap ajută la spargerea și deplasarea solului. În terenuri obișnuite, un model cu cap fix poate fi suficient și poate oferi o configurație mai simplă.

Poate fi utilizată foreza pneumatică HP 135R Predator în teren umed?

Producătorul indică faptul că masa și inerția modelului actual contribuie la o funcționare mai stabilă și în terenuri umede. Totuși, comportamentul utilajului depinde de consistența și uniformitatea solului. Terenul foarte instabil, saturat cu apă sau cu goluri poate necesita o evaluare suplimentară înainte de lucrare.

Cât de mult îmbunătățește sistemul 2+1 viteza de avansare?

Producătorul menționează o creștere a vitezei de realizare a orificiului de cel puțin aproximativ 30% față de o construcție comparabilă cu cap fix, în condiții potrivite de teren. Rezultatul efectiv depinde însă de compactarea solului, aliniere, alimentarea cu aer și eventualele obstacole.

Poate devia utilajul dacă întâlnește pietre sau straturi cu densități diferite?

Capul activ reduce tendința de deviere față de un model cu cap fix de aceeași lungime, iar producătorul indică o abatere de câteva ori mai mică în terenuri cu densitate variabilă. Cu toate acestea, pietrele mari, bolovanii sau trecerile bruște între straturi pot influența traseul. Poziționarea și alinierea inițială rămân esențiale.

Poate fi utilizat utilajul pneumatic pentru subtraversări HP 135R Predator la adâncimi mici?

Da. Producătorul recomandă modelul și pentru lucrări la care adâncimea subtraversării este sub aproximativ 1 m, cum sunt unele trasee pentru rețele electrice, gaze sau alte utilități. Adâncimea exactă trebuie însă stabilită în funcție de teren, diametrul conductei și cerințele proiectului.

Este suficient pentru HP 135R Predator un compresor cu debit nominal de 2,6 m³/min?

Compresorul trebuie să poată menține debitul necesar la presiunea de lucru de 5–6 bar în condiții reale. Pierderile pe furtunuri, lungimea alimentării, îmbinările și consumatorii suplimentari pot reduce parametrii disponibili la utilaj. Din acest motiv, compatibilitatea compresorului trebuie verificată înainte de începerea lucrării.

Când folosești racheta de subtraversare HP 135PR?

Foreza HP 135PR păstrează capul activ și domeniul de utilizare al modelului HP 135R Predator, dar este echipată cu inversare pneumatică a sensului. Această variantă poate fi preferată atunci când organizarea lucrării justifică o comandă pneumatică a deplasării înainte și înapoi.

Care este prețul unei rachete de subtraversare HP 135R Predator?

Prețul depinde de configurația utilajului, accesoriile necesare și condițiile de import și livrare. Pentru întocmirea unei oferte sunt necesare informații despre diametrul și materialul conductei, lungimea traseului, teren și compresorul disponibil.

Solicită ofertă pentru foreza pneumatică HP 135R Predator

Pentru alegerea configurației potrivite, contactează-ne și transmite echipei ASTools diametrul și materialul conductei, lungimea subtraversării, natura terenului, precizia necesară a traseului și caracteristicile compresorului disponibil.

Pe baza acestor informații, îți recomandăm modelul de foreză pneumatică potrivit pentru lucrarea ta, din gama de foreze pneumatice Hercu pentru subtraversări. Stabilim configurația și accesoriile necesare și îți pregătim o ofertă adaptată aplicației.
