Foreza pneumatica HP 98R

Descriere

Foreza pneumatică HP 98R, cunoscută în practică și ca rachetă de subtraversare, este un utilaj profesional cu cap activ mobil, conceput pentru executarea subtraversărilor orizontale în terenuri dure și compacte. Modelul actual Hercu Pneumatic este recomandat pentru instalarea țevilor PE Ø 25–75 mm și pentru lucrări în care precizia traseului și eficiența de avansare au o importanță ridicată.

Acest utilaj de subtraversare poate fi folosit de firme care execută trasee pentru rețele de apă, cabluri, telecomunicații și alte instalații subterane. Foreza orizontală permite realizarea lucrărilor sub drumuri, trotuare, alei sau platforme, fără excavarea completă a suprafeței traversate.

Pentru ce lucrări este potrivită foreza pneumatică HP 98R

Modelul HP 98R poate fi utilizat pentru:

• executarea subtraversărilor sub drumuri, trotuare, alei și platforme;
• instalarea țevilor PE cu diametre cuprinse între Ø 25 și Ø 75 mm;
• realizarea traseelor pentru rețele de apă, cabluri și telecomunicații;
• lucrări în argile uscate, șisturi și alte terenuri dure sau compacte;
• aplicații în care este necesară o precizie ridicată a traseului;
• subtraversări cu lungimea recomandată de până la 30 m;
• lucrări realizate prin tehnologie fără excavare pe întreaga lungime a traseului.

Lungimea efectivă și precizia lucrării depind de natura și uniformitatea terenului, poziționarea inițială a utilajului, existența pietrelor sau a altor obstacole și caracteristicile compresorului disponibil.

Ce înseamnă configurația R

Litera R indică echiparea forezei cu un cap activ mobil. Energia loviturilor este transmisă direct către cap, care sparge și deplasează terenul înainte ca întregul corp al utilajului să înainteze.

Această configurație este recomandată în special pentru soluri dure, în care o rachetă de subtraversare standard poate avansa mai greu. Capul activ contribuie la o acțiune mai eficientă asupra terenului și la menținerea unei precizii ridicate a traseului.

Cum funcționează sistemul 2+1 la foreza pneumatică HP 98R

Capul activ al modelului HP 98R funcționează în sistem 2+1:

• primele două lovituri sunt folosite pentru spargerea și dislocarea terenului;
• a treia lovitură determină înaintarea corpului forezei.

Prin separarea acțiunii asupra terenului de deplasarea corpului, sistemul poate susține o avansare mai eficientă în soluri compacte și foarte dure.

Particularitățile modelului HP 98R

Foreza pneumatică HP 98R are diametrul de 98 mm, lungimea de 1640 mm și greutatea de 60 kg. Consumul de aer este de 2,0 m³/min, iar presiunea nominală de lucru este de 5–6 bar.

Modelul are o frecvență a loviturilor de 5 Hz și este recomandat pentru subtraversări de până la 30 m. Producătorul indică acest utilaj în special pentru lucrări cu țevi PE de până la Ø 75 mm, ponderea principală a aplicațiilor fiind instalarea conductelor din această zonă de diametre.

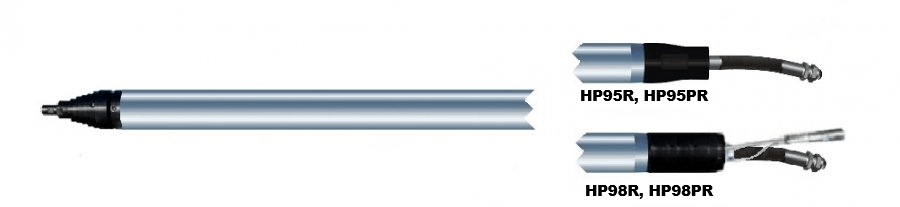

HP 98R are inversare manuală a sensului. Varianta HP 98PR păstrează capul activ și același domeniu de utilizare, dar adaugă comandarea pneumatică a mersului înainte și înapoi.

Alegi racheta de subtraversare HP 98R sau modelul standard HP 98?

HP 98R este recomandată în special pentru terenuri dure și compacte, unde capul activ poate sparge mai eficient solul și poate contribui la precizia traseului.

Modelul standard HP 98 poate fi mai potrivit pentru lucrări în terenuri obișnuite, în care nu este necesară acțiunea unui cap activ și unde se dorește posibilitatea utilizării expandoarelor pentru lărgirea ulterioară a orificiului.

Alegerea între cele două foreze pneumatice pentru subtraversări trebuie făcută în funcție de natura terenului, diametrul conductei, lungimea traseului și metoda de instalare.

Ce trebuie verificat înainte de alegerea forezei orizontale

Înainte de solicitarea unei oferte pentru utilajul pneumatic pentru subtraversări HP 98R trebuie stabilite:

• diametrul exterior și materialul conductei;
• lungimea subtraversării;
• natura și gradul de compactare a terenului;
• prezența pietrelor sau a straturilor dure;
• precizia necesară a traseului;
• debitul și presiunea compresorului;
• spațiul disponibil pentru lansarea și recepția utilajului;
• metoda prin care conducta va fi instalată după realizarea orificiului.

Pe baza acestor informații, echipa ASTools poate recomanda modelul și configurația potrivite lucrării.



Caracteristică	Valoare
Diametru utilaj	98 mm
Greutate	60 kg
Lungime utilaj	1640 mm
Consum de aer	2,0 m³/min
Aplicație recomandată	Instalarea țevilor PE Ø 25–75 mm
Lungime recomandată	până la 30 m
Tip cap	Cap activ mobil
Sistem de lucru	2+1
Inversarea sensului	Manuală
Presiune de lucru	5–6 bar
Presiune maximă la mers înapoi	6 bar
Frecvență lovituri	5 Hz

Alte configurații din gama HP 98

În funcție de metoda de lucru și de condițiile din teren, pot fi alese și folosite și alte variante din aceeași gamă de foreze pneumatice Hercu:

• HP 98, model standard pentru terenuri obișnuite și aplicații în care poate fi necesară lărgirea ulterioară a orificiului;
• HP 98M, pentru tragerea directă a conductei prin sistem posterior cu bucșă și tensionare;
• HP 98V, pentru instalarea directă a țevilor PE Ø 90 mm;
• HP 98W, pentru tragerea directă a țevilor PE Ø 110 mm.

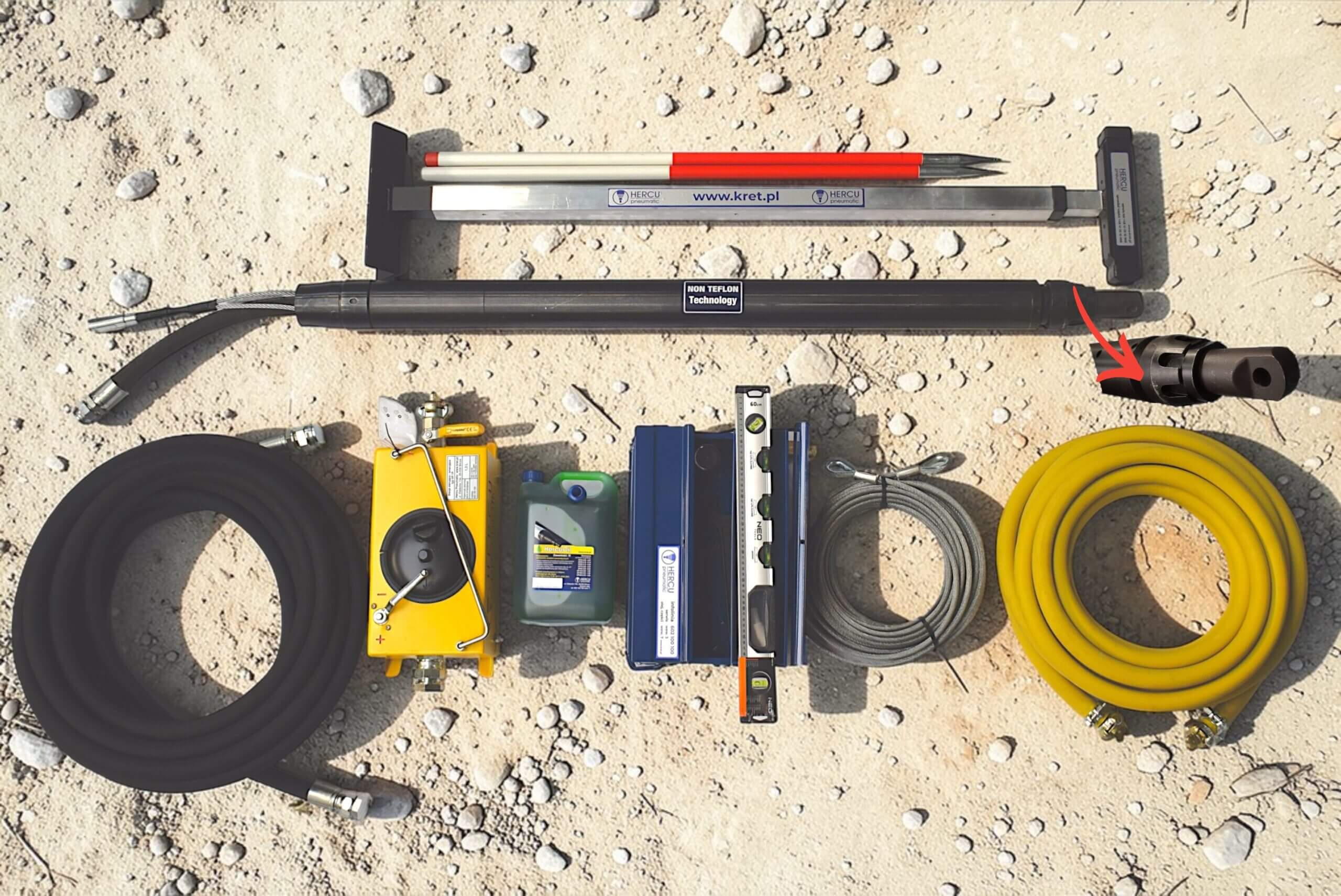

Accesorii pentru foreza pneumatică HP 98R

Configurația de lucru se stabilește în funcție de teren, lungimea traseului și compresorul disponibil. Pentru utilizarea modelului HP 98R pot fi necesare:

• ungător 4 litri, pentru lubrifierea echipamentului pneumatic;
• furtun aer foreză;
• furtun compresor;
• separator apă, pentru protejarea instalației pneumatice;
• teodolit Kretoskop, pentru poziționarea și alinierea inițială a utilajului;
• sanie lansare, pentru susținerea și orientarea forezei la începutul traseului;
• adeziv anaerob asigurare filete, pentru securizarea îmbinărilor filetate.

Întrebări frecvente despre foreza pneumatică HP 98R

Ce se întâmplă dacă foreza întâlnește pietre sau obstacole în teren?

Capul activ ajută la spargerea și deplasarea terenurilor dure, însă pietrele mari sau obstacolele neuniforme pot influența direcția și precizia traseului. De aceea, natura terenului trebuie analizată înaintea lucrării, iar poziționarea inițială trebuie realizată cu atenție.

Când aleg o foreză pneumatică HP 98PR?

HP 98PR păstrează capul activ și aplicațiile modelului HP 98R, dar are inversare pneumatică a sensului. Poate fi aleasă atunci când organizarea lucrării justifică o comandă pneumatică a mersului înainte și înapoi.

Este foreza HP 98R Hercu potrivită pentru trasee lungi?

Producătorul recomandă modelul pentru subtraversări de până la 30 m. Lungimea efectivă depinde de teren, aliniere, obstacole și condițiile reale de lucru.

Care este prețul unei rachete de subtraversare HP 98R?

Prețul depinde de configurația utilajului, accesoriile necesare și condițiile de import și livrare. Pentru pregătirea unei oferte sunt necesare informații despre diametrul conductei, lungimea subtraversării, tipul terenului și caracteristicile compresorului disponibil.

Există un model cu cap activ pentru spații de lansare restrânse?

Da. Pentru lucrările în care groapa de lansare are dimensiuni reduse, producătorul oferă modelul HP 95KR, o foreză pneumatică mai scurtă, echipată cu cap activ. Aceasta este destinată în special traseelor mai scurte și situațiilor în care lungimea modelului HP 98R nu permite poziționarea comodă a utilajului.

Solicită ofertă pentru foreza pneumatică HP 98R

Pentru alegerea configurației potrivite, contactează-ne și transmite echipei ASTools diametrul și materialul conductei, lungimea subtraversării, tipul terenului, precizia necesară a traseului și caracteristicile compresorului disponibil.

Pe baza acestor informații, îți recomandăm modelul de foreză pneumatică potrivit pentru lucrarea ta, din gama de foreze pneumatice Hercu pentru subtraversări. Stabilim configurația și accesoriile necesare și îți pregătim o ofertă adaptată aplicației.
