Foreza pneumatica HP 98V

Descriere

Foreza pneumatică HP 98V , cunoscută în practică și ca rachetă de subtraversare, este un utilaj profesional pentru realizarea subtraversărilor orizontale și instalarea directă a țevilor PE Ø 90 mm. Modelul actual Hercu Pneumatic are corpul lărgit la Ø 108 mm, astfel încât orificiul executat să permită introducerea conductei corespunzătoare fără o operație separată de lărgire pentru această aplicație.

Acest utilaj de subtraversare este destinat firmelor care execută lucrări pentru rețele de apă, canalizare, cabluri, telecomunicații și alte instalații subterane. Foreza orizontală permite realizarea traseelor sub drumuri, trotuare, alei sau platforme, prin tehnologie fără excavarea completă a suprafeței traversate.

Pentru ce lucrări este potrivită foreza pneumatică HP 98V

Modelul HP 98V poate fi utilizat pentru:

• executarea subtraversărilor sub drumuri, trotuare, alei și platforme;
• instalarea directă a țevilor PE Ø 90 mm;
• aplicații cu țevi PE Ø 25–140 mm, în funcție de metoda de instalare și condițiile lucrării;
• introducerea țevilor din oțel Ø 80–159 mm;
• instalarea conductelor și tubulaturilor pentru rețele de apă, canalizare, cabluri și alte utilități;
• realizarea lucrărilor fără săpătură deschisă pe întreaga lungime a traseului;
• subtraversări cu lungimea recomandată de până la 20 m.

Diametrul și lungimea efectivă a lucrării depind de natura terenului, materialul conductei, metoda de instalare, accesoriile utilizate și caracteristicile compresorului disponibil.

Ce înseamnă configurația V

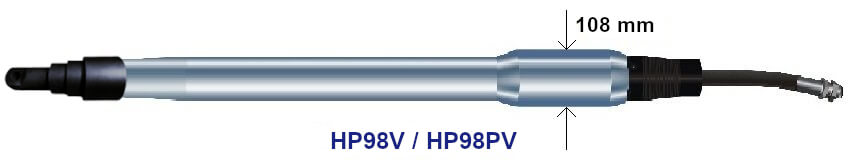

Litera V indică o configurație cu diametrul corpului mărit la Ø 108 mm. Aceasta realizează un orificiu adaptat instalării directe a unei țevi PE Ø 90 mm.

Spre deosebire de modelul standard, la care orificiul poate fi lărgit ulterior cu un expandor, HP 98V este configurată pentru aplicația principală de Ø 90 mm încă din prima operație. Conducta poate astfel să fie instalată în urma rachetei de subtraversare, în funcție de metoda de lucru aleasă.

Particularitățile modelului HP 98V

Foreza pneumatică HP 98V are diametrul de 98/108 mm, lungimea de 1,6 m și greutatea de 61 kg. Consumul de aer este de 2,0 m³/min, iar presiunea nominală de lucru este de 5–6 bar.

Modelul are o frecvență a loviturilor de 5,2 Hz și este recomandat pentru trasee de până la 20 m. Pentru aplicații care necesită un diametru final mai mare, producătorul indică posibilitatea lărgirii orificiului într-o a doua operație la 130, 145 sau 160 mm.

• HP 98V este varianta cu inversare manuală a sensului. Configurația HP 98PV păstrează corpul lărgit specific variantei V, dar adaugă comandarea pneumatică a mersului înainte și înapoi.

Alegi racheta de subtraversare HP 98V sau modelul standard HP 98?

HP 98V este recomandată atunci când lucrarea presupune instalarea directă a unei țevi PE Ø 90 mm. Corpul lărgit permite realizarea unui orificiu corespunzător acestei aplicații încă din prima operație.

Foreza pneumatica HP 98 poate fi mai potrivită atunci când se dorește realizarea inițială a orificiului, urmată de instalarea conductei sau de o operație separată de lărgire cu expandor.

• Alegerea între cele două foreze pneumatice pentru subtraversări se face în funcție de diametrul conductei, metoda de instalare, natura terenului și organizarea lucrării.

Ce trebuie verificat înainte de alegerea forezei orizontale

Înainte de solicitarea unei oferte pentru HP 98V trebuie stabilite:

• diametrul exterior și materialul conductei;
• dacă țeava trebuie instalată direct în prima operație;
• lungimea subtraversării;
• natura și gradul de compactare a terenului;
• existența pietrelor sau a altor obstacole;
• debitul și presiunea compresorului;
• diametrul final necesar al orificiului;
• spațiul disponibil pentru lansarea și recepția utilajului.

Pe baza acestor informații, echipa ASTools poate recomanda modelul și configurația potrivite lucrării.



Caracteristică	Valoare
Diametru utilaj	98/108 mm
Greutate	61 kg
Lungime utilaj	1,6 m
Consum de aer	2,0 m³/min
Aplicație recomandată	Instalarea directă a țevilor PE Ø 90 mm
Alte aplicații pentru țevi PE	Ø 25–140 mm
Introducere țevi din oțel	Ø 80–159 mm
Lungime recomandată	până la 20 m
Lărgire în a doua operație	130, 145 și 160 mm
Inversarea sensului	Manuală
Presiune de lucru	5–6 bar
Frecvență lovituri	5,2 Hz

Alte configurații din gama HP 98

În funcție de metoda de instalare și de condițiile lucrării, pot fi analizate și alte configurații din aceeași gamă:

• HP 98, model standard pentru realizarea orificiului și utilizarea ulterioară a expandoarelor;
• HP 98M, pentru conectarea și tragerea directă a conductei prin bucșă și sistem de tensionare;
• HP 98W, pentru tragerea directă a țevilor PE Ø 110 mm;
• HP 98R, cu cap activ, recomandată pentru terenuri dure și pentru lucrări în care precizia traseului este importantă.

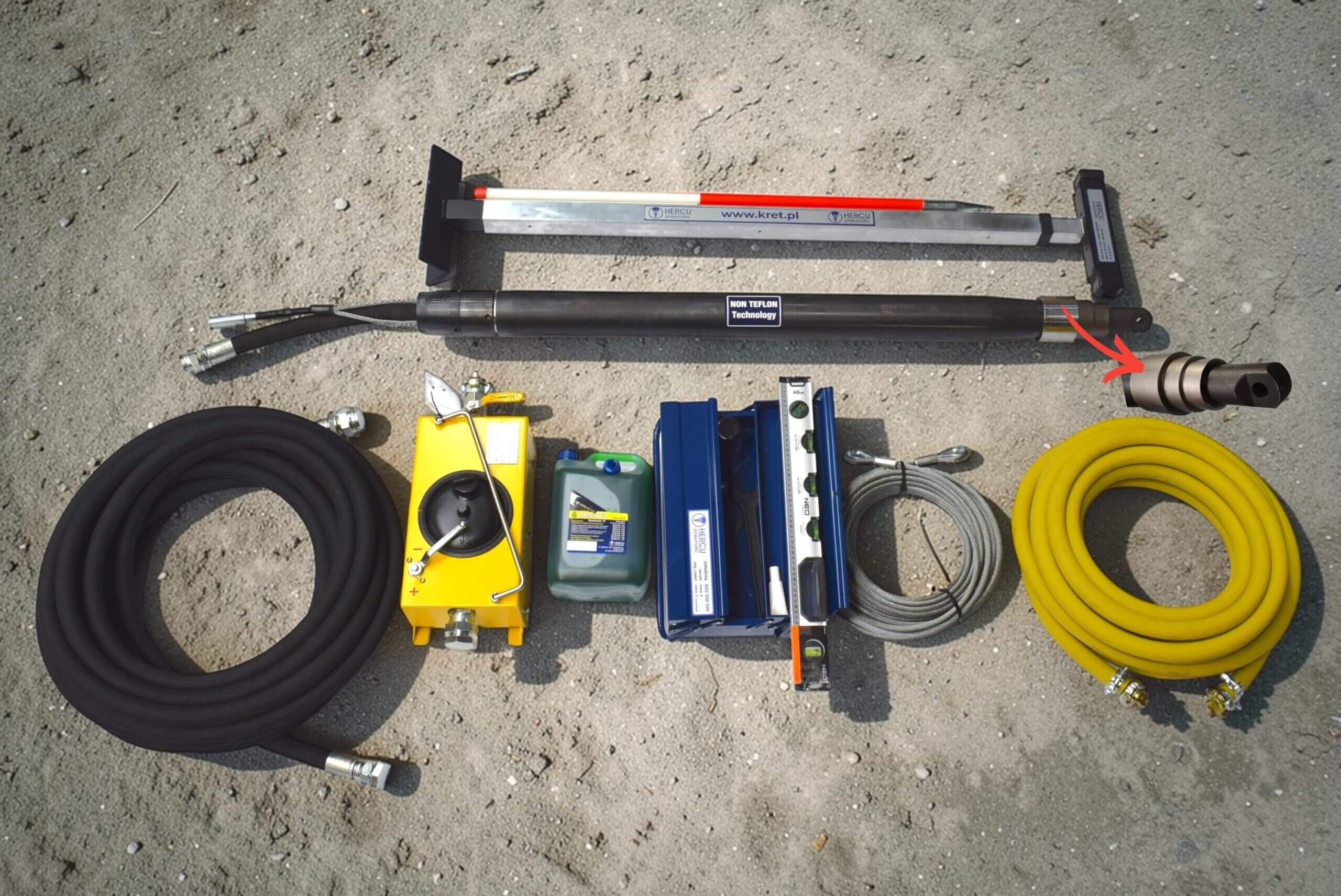

Accesorii pentru foreza pneumatică HP 98V

Configurația necesară se stabilește în funcție de diametrul conductei, metoda de instalare, teren și compresorul disponibil. Pentru utilizarea modelului HP 98V pot fi necesare:

• ungător 4 litri, pentru lubrifierea echipamentului pneumatic;
• furtun aer foreză;
• furtun compresor;
• separator apă, pentru protejarea instalației pneumatice;
• teodolit Kretoskop, pentru poziționarea și alinierea inițială;
• sanie lansare, pentru susținerea și orientarea utilajului la începutul traseului;
• expandor 160 mm, dacă lucrarea necesită lărgirea orificiului într-o a doua operație.

Întrebări frecvente despre foreza pneumatică HP 98V

Este obligatorie utilizarea unui expandor cu HP 98V?

Nu pentru aplicația principală a modelului. Corpul lărgit la Ø 108 mm permite instalarea directă a țevii PE Ø 90 mm. Expandorul poate fi necesar doar dacă lucrarea presupune un diametru final mai mare, producătorul indicând posibilitatea lărgirii la 130, 145 sau 160 mm.

HP 98V poate fi utilizată pentru introducerea țevilor din oțel?

Producătorul indică aplicații posibile pentru țevi din oțel Ø 80–159 mm. Compatibilitatea trebuie verificată în funcție de diametrul și materialul țevii, lungimea traseului, teren și metoda de introducere.

Când poate fi preferată varianta HP 98PV?

HP 98PV păstrează configurația cu corp lărgit a modelului V, dar are inversare pneumatică a sensului. Această variantă poate fi avută în vedere atunci când modul de lucru justifică o comandă pneumatică a mersului înainte și înapoi.

Când este recomandat un alt model în locul HP 98V?

HP 98V este configurată în principal pentru instalarea directă a țevilor PE Ø 90 mm. Dacă lucrarea presupune un alt diametru, tragerea conductei printr-un sistem posterior dedicat sau lucrul în teren foarte dur, poate fi necesară o altă configurație din gama HP 98.

Care este prețul unei rachete de subtraversare HP 98V?

Prețul depinde de configurația utilajului, accesoriile necesare și condițiile de import și livrare. Pentru întocmirea unei oferte sunt necesare informații despre diametrul și materialul conductei, lungimea subtraversării, tipul terenului și compresorul disponibil.

Solicită ofertă pentru foreza pneumatică HP 98V

Pentru alegerea configurației potrivite, contactează-ne și transmite echipei ASTools diametrul și materialul conductei, lungimea subtraversării, tipul terenului, metoda de instalare și caracteristicile compresorului disponibil.

Pe baza acestor informații, îți recomandăm modelul de foreză pneumatică potrivit pentru lucrarea ta, din gama de foreze pneumatice Hercu pentru subtraversări. Stabilim configurația și accesoriile necesare și îți pregătim o ofertă adaptată aplicației.
