Foreza pneumatica HP 98W

Descriere

Foreza pneumatică HP 98W, cunoscută și ca rachetă de subtraversare, este un utilaj profesional pentru realizarea subtraversărilor orizontale și instalarea directă a țevilor PE Ø 110 mm. Configurația actuală produsă de Hercu Pneumatic este prevăzută cu o lărgire fixă în partea posterioară, astfel încât conducta să poată fi trasă în urma utilajului chiar din prima operație.

HP 98W este destinată firmelor care execută lucrări de infrastructură și instalații subterane fără excavarea completă a traseului. Foreza orizontală poate fi utilizată sub drumuri, trotuare, alei sau platforme, pentru instalarea conductelor și tubulaturilor aferente rețelelor de apă, canalizare, cabluri și altor utilități.

Pentru ce lucrări este potrivită foreza pneumatică HP 98W

Modelul HP 98W poate fi utilizat pentru:

• executarea subtraversărilor sub drumuri, trotuare, alei și platforme;
• tragerea directă a țevilor PE Ø 110 mm în prima operație;
• aplicații cu țevi PE Ø 25–140 mm, în funcție de metoda de instalare și condițiile lucrării;
• introducerea țevilor din oțel Ø 80–159 mm;
• instalarea conductelor și tubulaturilor pentru rețele de apă, canalizare, cabluri și alte utilități;
• realizarea lucrărilor prin tehnologie fără excavare pe întreaga lungime a traseului;
• subtraversări cu lungimea recomandată de până la 20 m.

Diametrul și lungimea efectivă care pot fi realizate depind de natura terenului, materialul conductei, metoda de instalare, accesoriile utilizate și caracteristicile compresorului disponibil.

Ce înseamnă configurația W

Litera W indică prezența unei lărgiri fixe în partea posterioară a corpului forezei. Această configurație realizează un orificiu adaptat tragerii directe a unei țevi PE Ø 110 mm în urma utilajului.

Spre deosebire de foreza pneumatică HP 98, la care traseul poate fi lărgit ulterior cu un expandor, HP 98W este concepută pentru instalarea directă a conductei corespunzătoare configurației sale. Astfel, realizarea orificiului și tragerea țevii pot avea loc în aceeași operație.

Particularitățile modelului HP 98W

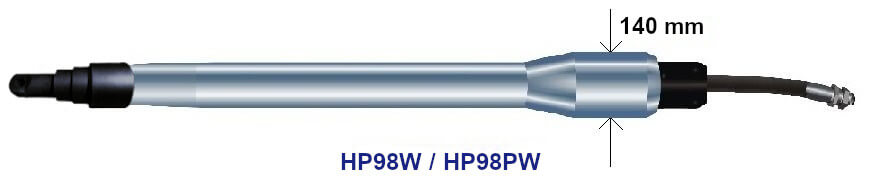

Foreza pneumatică HP 98W are diametrul corpului de 98 mm și o lărgire posterioară care aduce diametrul exterior al configurației la 140 mm. Utilajul are lungimea de 1,5 m, greutatea de 69 kg și un consum de aer de 2,0 m³/min.

Modelul funcționează la o presiune nominală de 5–6 bar și are o frecvență a loviturilor de 5,2 Hz. Pentru aplicații care necesită un diametru mai mare, producătorul indică posibilitatea lărgirii orificiului într-o a doua operație la 145 sau 160 mm.

HP 98W este varianta cu inversare manuală a sensului. Configurația HP 98PW păstrează lărgirea posterioară specifică modelului W, dar adaugă comandarea pneumatică a mersului înainte și înapoi.

Alegi racheta de subtraversare HP 98W sau modelul standard HP 98?

HP 98W este recomandată atunci când lucrarea presupune tragerea directă a unei țevi PE Ø 110 mm în prima operație. Lărgirea fixă posterioară permite conductei să urmeze racheta de subtraversare pe măsură ce aceasta execută traseul.

Modelul standard HP 98 este mai potrivit atunci când se dorește realizarea inițială a orificiului, urmată de instalarea conductei sau de o etapă separată de lărgire cu expandor.

• Alegerea între cele două rachete de subtraversare depinde de diametrul conductei, metoda de instalare, natura terenului și organizarea lucrării.

Ce trebuie verificat înainte de alegerea forezei orizontale

Înainte de solicitarea unei oferte pentru HP 98W trebuie stabilite:

• diametrul exterior și materialul conductei;
• dacă țeava trebuie trasă direct în prima operație;
• lungimea subtraversării;
• natura și gradul de compactare a terenului;
• existența pietrelor sau a altor obstacole;
• debitul și presiunea compresorului;
• diametrul final necesar al orificiului;
• spațiul disponibil pentru lansarea și recepția utilajului.

Pe baza acestor informații, echipa ASTools poate recomanda modelul și configurația potrivite lucrării.



Caracteristică	Valoare
Diametru utilaj	98/140 mm
Greutate	69 kg
Lungime utilaj	1,5 m
Consum de aer	2,0 m³/min
Aplicație recomandată	Tragerea directă a țevilor PE Ø 110 mm
Alte aplicații pentru țevi PE	Ø 25–140 mm
Introducere țevi din oțel	Ø 80–159 mm
Lungime recomandată	până la 20 m
Lărgire în a doua operație	145 și 160 mm
Inversarea sensului	Manuală
Presiune de lucru	5–6 bar
Frecvență lovituri	5,2 Hz

Alte configurații din gama HP 98

În funcție de metoda de instalare și de condițiile lucrării, pot fi analizate și alte variante ale gamei:

• HP 98, model standard pentru realizarea inițială a orificiului și utilizarea ulterioară a expandoarelor;
• HP 98M, pentru conectarea și tragerea directă a conductei prin bucșă și sistem de tensionare;
• HP 98V, pentru instalarea directă a țevilor PE Ø 90 mm;
• HP 98R, cu cap activ, recomandată pentru precizie ridicată și terenuri dure.

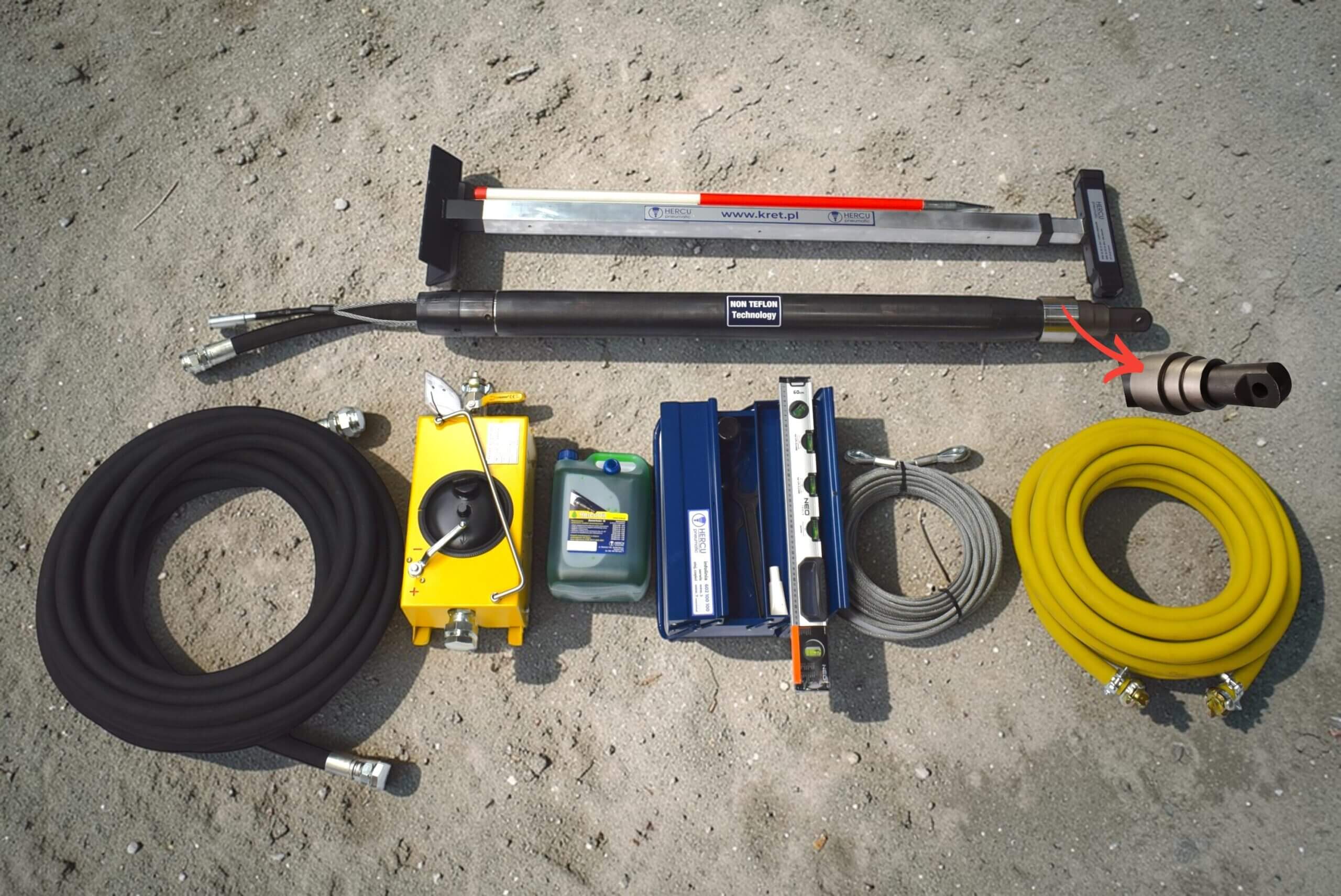

Accesorii pentru foreza pneumatică HP 98W

Configurația de lucru se stabilește în funcție de diametrul conductei, metoda de instalare și compresorul disponibil. Pentru utilizarea modelului HP 98W pot fi necesare:

• ungător 4 litri, pentru lubrifierea echipamentului pneumatic;
• furtun aer foreză;
• furtun compresor;
• separator apă, pentru protejarea instalației pneumatice;
• teodolit Kretoskop, pentru poziționarea și alinierea inițială;
• sanie lansare, pentru susținerea și orientarea utilajului la începutul traseului;
• expandor 160 mm, dacă lucrarea necesită lărgirea orificiului într-o a doua operație.

Întrebări frecvente despre foreza pneumatică HP 98W

Când este recomandat un alt model în locul HP 98W?

HP 98W este configurată în principal pentru tragerea directă a țevilor PE Ø 110 mm. Dacă lucrarea presupune un alt diametru, instalarea ulterioară a conductei, utilizarea unui cap activ în teren dur sau o altă metodă de lucru, poate fi recomandată o configurație diferită din gama HP 98.

HP 98W poate fi utilizată pentru introducerea țevilor din oțel?

Producătorul indică posibilitatea utilizării pentru țevi din oțel cu diametre Ø 80–159 mm. Compatibilitatea trebuie verificată pentru fiecare lucrare, în funcție de diametrul țevii, teren, lungimea traseului și metoda de introducere.

Este obligatorie utilizarea unui expandor cu HP 98W?

Nu pentru aplicația principală a modelului. Configurația W permite tragerea directă a țevii PE Ø 110 mm în prima operație. Expandorul poate fi necesar numai dacă lucrarea presupune un diametru final diferit, iar producătorul indică posibilitatea lărgirii la 145 sau 160 mm.

Când poate fi preferată varianta HP 98PW?

HP 98PW păstrează configurația posterioară a modelului W, dar are inversare pneumatică a sensului. Poate fi avută în vedere atunci când organizarea lucrării justifică o comandă pneumatică a mersului înainte și înapoi.

Care este prețul unei rachete de subtraversare HP 98W?

Prețul depinde de configurația utilajului, accesoriile necesare și condițiile de import și livrare. Pentru pregătirea unei oferte sunt necesare informații despre diametrul și materialul conductei, lungimea subtraversării, tipul terenului și compresorul disponibil.

Solicită ofertă pentru foreza pneumatică HP 98W

Pentru alegerea configurației potrivite, contactează-ne și transmite echipei ASTools diametrul și materialul conductei, lungimea subtraversării, tipul terenului, metoda de instalare și caracteristicile compresorului disponibil.

Pe baza acestor informații, îți recomandăm modelul de foreză pneumatică potrivit pentru lucrarea ta, din gama de foreze pneumatice Hercu pentru subtraversări. Stabilim configurația și accesoriile necesare și îți pregătim o ofertă adaptată aplicației.
