Foreza pneumatica HP 98M

Descriere

Foreza pneumatică HP 98M, cunoscută în practică și ca rachetă de subtraversare, este un utilaj profesional pentru executarea subtraversărilor orizontale și tragerea directă a țevilor PE în urma echipamentului. Configurația M este adaptată în special instalării directe a țevilor PE Ø 75 mm încă din prima operație, fără o etapă separată de revenire pentru introducerea conductei.

Modelul actual produs de Hercu Pneumatic este destinat firmelor care execută lucrări pentru rețele electrice, telecomunicații și alte utilități subterane. Cu ajutorul unei bucșe de tragere de dimensiune corespunzătoare, HP 98M poate fi configurată și pentru tragerea directă a unei țevi Ø 90 mm.

Pentru ce lucrări este potrivită foreza pneumatică HP 98M

Modelul HP 98M poate fi utilizat pentru:

• executarea subtraversărilor sub drumuri, trotuare, alei și platforme;
• tragerea directă a țevilor PE Ø 75 mm în prima operație;
• tragerea directă a țevilor Ø 90 mm, cu o bucșă adaptată acestei dimensiuni;
• instalarea manuală a țevilor PE cu diametre cuprinse între Ø 25 și Ø 75 mm;
• realizarea traseelor pentru rețele electrice și de telecomunicații;
• instalarea tubulaturilor pentru cabluri și alte utilități subterane;
• lucrări de subtraversare fără săpătură deschisă pe întreaga lungime a traseului;
• subtraversări cu lungimea recomandată de până la 20 m.

Diametrul și lungimea efectivă a lucrării trebuie stabilite în funcție de natura terenului, traseul proiectat, metoda de conectare a conductei și caracteristicile compresorului disponibil.

Ce înseamnă configurația M

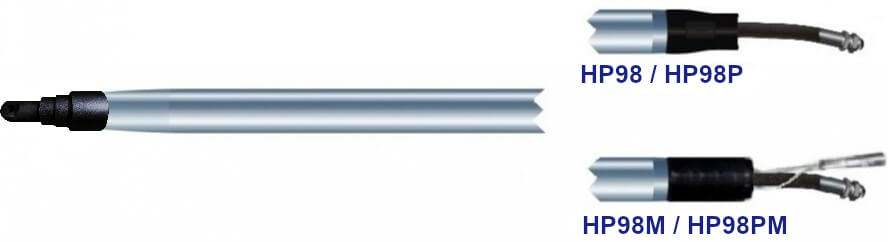

Litera M indică prezența unei piulițe duble în partea posterioară a utilajului. Componenta exterioară funcționează ca o bucșă de tragere și permite conectarea directă a conductei la foreză.

Țeava poate fi trasă mecanic în urma utilajului sau cu ajutorul unui cablu și al unui dispozitiv de tensionare. Această configurație permite realizarea orificiului și instalarea conductei în cadrul aceleiași operații, reducând numărul etapelor necesare pe șantier.

Pentru tragerea directă a unei țevi PE Ø 75 mm se utilizează configurația standard a modelului HP 98M. Pentru o țeavă Ø 90 mm este necesară montarea unei bucșe de tragere cu diametrul corespunzător.

Particularitățile modelului HP 98M

HP 98M păstrează caracteristicile tehnice de bază ale familiei HP 98, dar se diferențiază prin sistemul posterior destinat conectării și tragerii conductei. Modelul are diametrul utilajului de 95/98 mm, lungimea de 1,6 m, greutatea de 57 kg și un consum de aer de 2,0 m³/min.

Foreza funcționează la o presiune nominală de 5–6 bar și este recomandată pentru subtraversări de până la 20 m. Varianta HP 98M are inversare manuală a sensului. Pentru comandarea pneumatică a mersului înainte și înapoi trebuie analizată configurația HP 98PM.

Avantajul principal al acestui utilaj de subtraversare este posibilitatea de a conecta conducta direct în partea posterioară, astfel încât aceasta să urmeze foreza pe măsură ce traseul este realizat.

Alegi racheta de subtraversare HP 98M sau modelul standard HP 98?

Foreza orizontală HP 98M este recomandată atunci când conducta trebuie conectată la partea posterioară a utilajului și trasă direct în timpul executării subtraversării. Pentru țevi PE Ø 75 mm, această configurație permite realizarea orificiului și instalarea conductei în aceeași operație.

Foreza pneumatică HP 98 poate fi mai potrivită atunci când se dorește realizarea inițială a orificiului, urmată de instalarea conductei sau de o operație separată de lărgire cu expandor.

• Pentru tragerea directă a unei țevi PE Ø 90 mm, foreza pneumatică HP 98M Hercu se utilizează cu o bucșă de tragere adaptată diametrului conductei.

Alegerea configurației se face în funcție de diametrul țevii, metoda de instalare, lungimea traseului și condițiile terenului.

Ce trebuie verificat înainte de alegerea modelului

Înainte de solicitarea unei oferte pentru foreza pneumatică HP 98M trebuie stabilite:

• diametrul exterior și materialul conductei;
• dacă țeava trebuie trasă direct în prima operație;
• lungimea subtraversării;
• tipul și gradul de compactare a terenului;
• dimensiunea bucșei de tragere necesare;
• metoda de conectare și tensionare a conductei;
• debitul și presiunea compresorului;
• spațiul disponibil pentru lansarea și recepția utilajului.

Pe baza acestor date se poate verifica dacă HP 98M este configurația potrivită sau dacă lucrarea necesită un alt model din gama de foreze pneumatice Hercu pentru subtraversări.



Caracteristică	Valoare
Diametru utilaj	95/98 mm
Greutate	57 kg
Lungime utilaj	1,6 m
Consum de aer	2,0 m³/min
Aplicație recomandată	Tragerea directă a țevilor PE Ø 75 mm
Aplicație cu bucșă adaptată	Tragerea directă a țevilor PE Ø 90 mm
Instalare manuală țevi PE	Ø 25–75 mm
Lungime recomandată	până la 20 m
Sistem de tragere	Piuliță dublă și bucșă de tragere
Inversarea sensului	Manuală
Presiune de lucru	5–6 bar
Frecvență lovituri	5,2 Hz



Ai nevoie de foreza Hercu HP 98M sau HP 98PM?

HP 98M are inversare manuală a sensului de deplasare. Varianta HP 98PM păstrează sistemul posterior destinat tragerii conductei, dar adaugă comandarea pneumatică a mersului înainte și înapoi.

HP 98PM poate fi avută în vedere atunci când modul de lucru sau organizarea șantierului justifică o comandă pneumatică a inversării.

Alte configurații din gama HP 98

În funcție de tipul lucrării, poți alege din site și alte configurații de foreze pneumatice Hercu:

• HP 98V pentru instalarea directă a țevilor PE Ø 90 mm;
• HP 98W pentru aplicații care necesită diametre mai mari;
• HP 98R cu cap activ, recomandată pentru terenuri dure.

Alegerea modelului potrivit se va face în funcție de: diametrul conductei, metoda de instalare, natura terenului și configurația de lucru.

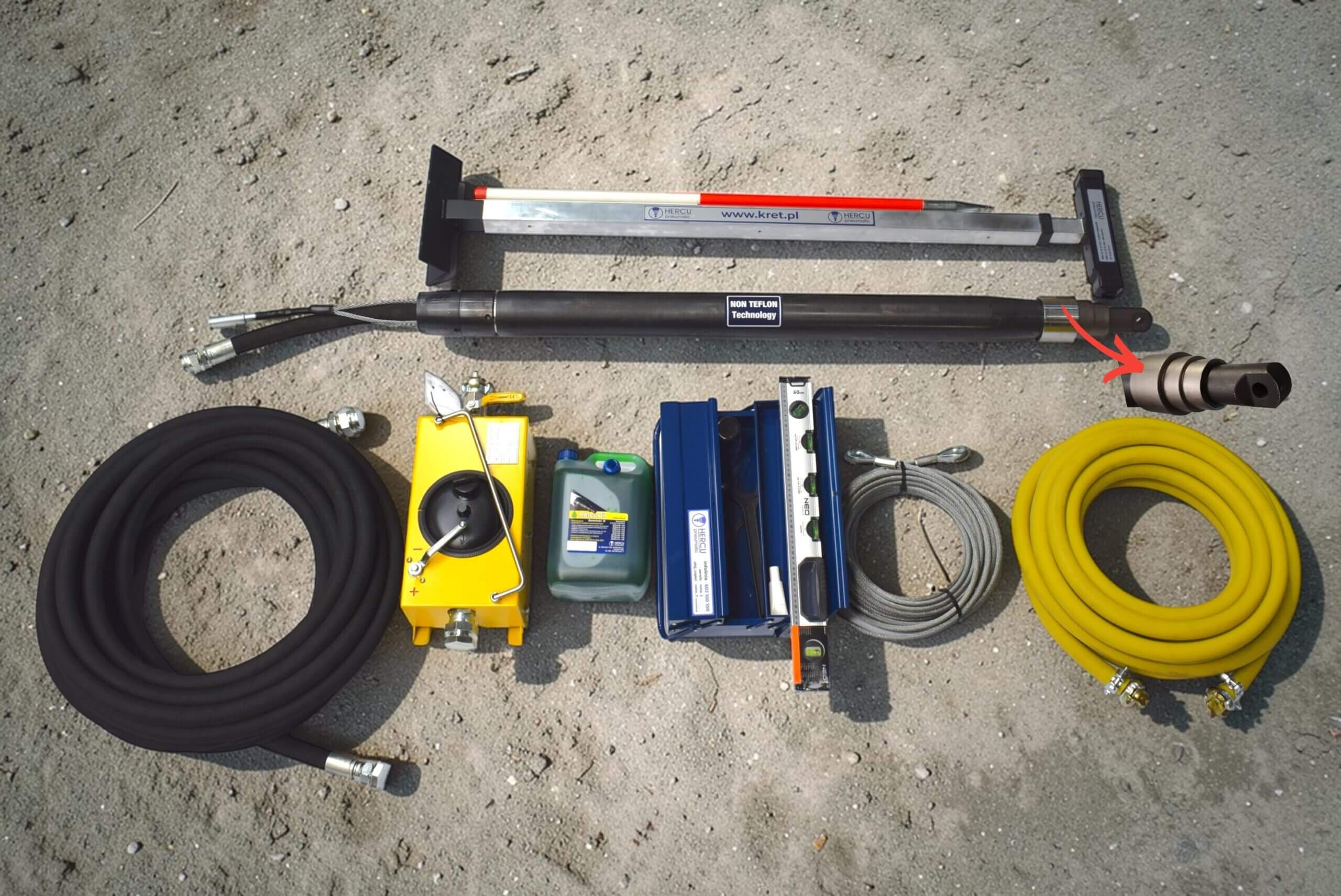

Accesorii pentru foreza pneumatică HP 98M

Pentru pregătirea configurației de lucru pot fi necesare, în funcție de aplicație:

• ungător de 4 litri, pentru lubrifierea echipamentului pneumatic;
• furtun de aer pentru foreză;
• furtun pentru compresor;
• separator de apă, pentru protejarea instalației pneumatice;
• teodolit Kretoskop, pentru poziționarea și alinierea inițială a utilajului;
• placa de tensionare, utilizată împreună cu cablul pentru tragerea și menținerea sub tensiune a conductei.
• cablu pentru tragerea țevilor.



Întrebări frecvente despre foreza pneumatică HP 98M

Ce înseamnă litera M în denumirea HP 98M?

Litera M indică configurația posterioară cu piuliță dublă și bucșă de tragere. Aceasta permite conectarea conductei la utilaj și tragerea ei directă în timpul executării subtraversării.

Pentru ce diametru de țeavă este recomandată foreza HP 98M?

Configurația standard HP 98M este destinată tragerii directe a țevilor PE Ø 75 mm. Prin utilizarea unei bucșe de tragere adaptate, poate fi configurată și pentru țevi PE Ø 90 mm. Producătorul indică și posibilitatea instalării manuale a țevilor PE Ø 25–75 mm.

Pentru ce lucrări este utilă tragerea directă a conductei?

Tragerea directă poate fi utilă în lucrările pentru rețele electrice, telecomunicații și alte utilități în care conducta de protecție trebuie instalată în urma rachetei de subtraversare, reducând numărul operațiilor efectuate pe șantier.

Care este prețul unei rachete de subtraversare HP 98M?

Prețul forezei pneumatice HP 98M depinde de configurația solicitată, diametrul bucșei de tragere, accesoriile necesare și condițiile de import și livrare. Pentru întocmirea unei oferte sunt necesare diametrul și materialul conductei, lungimea subtraversării, tipul terenului și caracteristicile compresorului disponibil.

Solicită ofertă pentru foreza pneumatică HP 98M

Pentru alegerea configurației potrivite, contactează-ne și transmite echipei ASTools diametrul și materialul conductei, lungimea subtraversării, tipul terenului, metoda dorită de instalare și caracteristicile compresorului disponibil.

Pe baza acestor informații, îți recomandăm modelul de foreză pneumatică potrivit pentru lucrarea ta, din gama de foreze pneumatice Hercu pentru subtraversări. Stabilim împreună configurația și accesoriile necesare și îți pregătim o ofertă adaptată aplicației.
