Foreza pneumatica HP 98

Descriere

Foreza pneumatică HP 98, cunoscută în practică și ca rachetă de subtraversare, este un utilaj profesional pentru executarea subtraversărilor orizontale și instalarea conductelor fără săpătură deschisă pe întreaga lungime a traseului.

Modelul actual Hercu Pneumatic este recomandat pentru instalarea țevilor PE cu diametrul de Ø 75 mm și poate fi utilizat, în funcție de configurația lucrării, pentru țevi PE Ø 25–140 mm și țevi din oțel Ø 80–159 mm.

HP 98 este potrivită pentru firme care execută lucrări de infrastructură și instalații subterane pentru rețele de apă, canalizare, gaz, telecomunicații, cabluri sau alte utilități. Utilajul permite realizarea traseului sub drumuri, trotuare, alei și platforme, reducând necesitatea desfacerii complete a suprafeței traversate.

Pentru ce lucrări este potrivită foreza pneumatică HP 98

Modelul HP 98 poate fi utilizat pentru:

• executarea subtraversărilor sub drumuri, alei, trotuare și platforme;
• instalarea recomandată a țevilor PE cu diametrul Ø 75 mm;
• aplicații cu țevi PE Ø 25–140 mm, în funcție de metoda de instalare și accesoriile utilizate;
• introducerea țevilor din oțel cu diametrul Ø 80–159 mm;
• instalarea conductelor și tubulaturilor pentru rețele de apă, canalizare, cabluri și alte utilități;
• realizarea unor trasee fără săpătură deschisă pe întreaga lungime;
• subtraversări cu lungimea recomandată de până la 20 m.

Lungimea și diametrul efectiv al lucrării trebuie stabilite în funcție de natura terenului, diametrul exterior al conductei, configurația utilajului, accesoriile folosite și caracteristicile compresorului disponibil.

Particularitățile modelului HP 98

HP 98 este modelul standard actual din această gamă Hercu și înlocuiește generația anterioară HP 95. Utilajul are diametrul de 95/98 mm, greutatea de 57 kg și un consum de aer de 2,0 m³/min.

Modelul permite lărgirea orificiului într-o a doua operație, prin utilizarea unor expandoare cu diametre de 115, 130, 146 sau 160 mm. Această posibilitate extinde domeniul de utilizare al utilajului și permite adaptarea traseului la diametrul conductei care trebuie instalată.

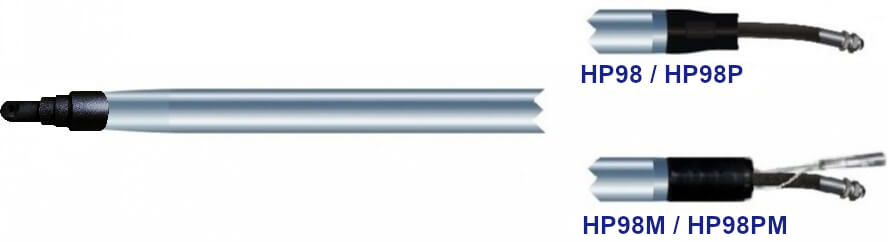

HP 98 este varianta cu inversare manuală a sensului. Pentru lucrările în care este necesară comandarea pneumatică a mersului înainte și înapoi, poate fi folosită foreza pneumatică HP 98P.

Cum se diferențiază foreza pneumatică HP 98 de variantele V, W și R

Modelul HP 98 este varianta standard și poate fi utilizat împreună cu expandoare pentru mărirea ulterioară a orificiului.

În aceeași gamă de foreze pneumatice Hercu există și configurații dedicate unor aplicații diferite:

• HP 98V este adaptată pentru instalarea directă a țevilor PE cu diametrul Ø 90 mm;
• HP 98W are o lărgire fixă posterioară și este destinată instalării directe a unor țevi cu diametru mai mare;
• HP 98R este echipată cu un cap activ mobil, recomandat în special pentru precizie ridicată și lucrări în terenuri dure.

Alegerea uneia dintre aceste variante trebuie făcută după: diametrul conductei, tipul solului, metoda de instalare și necesitatea utilizării unui expandor.

Ce trebuie verificat înainte de alegerea utilajului

Înainte de solicitarea unei oferte pentru o foreză pneumatică HP 98, trebuie stabilite:

• diametrul exterior și materialul conductei;
• lungimea subtraversării;
• tipul și gradul de compactare a terenului;
• existența pietrelor sau a altor obstacole;
• metoda de instalare a țevii;
• diametrul orificiului inițial și necesitatea unei operații de lărgire;
• debitul și presiunea compresorului;
• spațiul disponibil pentru lansarea și recepția utilajului.

Pe baza acestor informații poate fi stabilit dacă HP 98 este modelul potrivit sau dacă lucrarea necesită o altă configurație din gama de foreze pneumatice Hercu pentru subtraversări.



Caracteristică	Valoare
Diametru utilaj	95/98 mm
Greutate	57 kg
Lungime utilaj	1,6 m
Consum de aer	2,0 m³/min
Aplicație recomandată	Instalarea țevilor PE Ø 75 mm
Alte aplicații pentru țevi PE	Ø 25–140 mm
Introducere țevi din oțel	Ø 80–159 mm
Lungime recomandată	până la 20 m
Lărgire în a doua operație	115, 130, 146 și 160 mm
Presiune de lucru	5–6 bar
Frecvență lovituri	5,2 Hz



HP 98 sau o altă rachetă de subtraversare?

Foreza pneumatică HP 98 este varianta standard a gamei și permite lărgirea orificiului într-o a doua operație, prin utilizarea unor expandoare compatibile. Este potrivită atunci când firma execută lucrări variate și are nevoie de un utilaj de subtraversare care să poată fi adaptat mai multor diametre de conductă.

Pentru instalarea directă a unei țevi PE Ø 90 mm poate fi analizată varianta HP 98V, iar pentru țevi cu diametre mai mari și tragerea directă în urma utilajului poate fi mai potrivită HP 98W. În terenuri dure, unde sunt importante precizia și spargerea mai eficientă a solului, trebuie luată în considerare varianta cu cap activ HP 98R.

Accesorii pentru a utiliza foreza pneumatică orizontală HP 98

Configurația necesară depinde de diametrul conductei, metoda de instalare, condițiile terenului și compresorul disponibil. Pentru pregătirea sistemului de lucru pot fi avute în vedere:

• ungător de 4 litri, pentru lubrifierea echipamentului pneumatic în timpul utilizării.
• expandor de 160 mm, pentru lărgirea orificiului într-o a doua operație;
• furtun de aer pentru foreză;
• furtun pentru compresor;
• separator de apă, pentru protejarea instalației pneumatice;
• teodolit Kretoskop, pentru poziționarea și alinierea utilajului;
• sania de lansare, pentru susținerea și orientarea forezei la începutul traseului.



Întrebări frecvente despre foreza pneumatică HP 98 Hercu

Pentru ce diametru de țeavă este recomandată foreza HP 98?

Foreza pneumatică HP 98 este recomandată pentru instalarea țevilor PE Ø 75 mm. În funcție de configurația lucrării și de accesoriile utilizate, producătorul indică aplicații pentru țevi PE Ø 25–140 mm și posibilitatea introducerii țevilor din oțel Ø 80–159 mm.

Foreza HP 98 poate fi utilizată cu expandoare?

Da. Modelul HP 98 permite lărgirea orificiului într-o a doua operație, cu expandoare de 115, 130, 146 sau 160 mm. Diametrul potrivit trebuie ales în funcție de conducta care urmează să fie instalată și de condițiile terenului.

Care este diferența dintre HP 98 și HP 98V?

HP 98 este varianta standard și poate fi utilizată cu expandoare pentru lărgirea ulterioară a orificiului. HP 98V are o configurație lărgită, destinată instalării directe a țevilor PE Ø 90 mm, fără o operație separată de lărgire pentru această aplicație.

Când este recomandată foreza HP 98R în locul modelului HP 98?

HP 98R este echipată cu un cap activ mobil și este recomandată în special pentru terenuri dure, unde această construcție contribuie la spargerea mai eficientă a solului și la menținerea preciziei traseului. HP 98 rămâne varianta standard pentru lucrările în care nu este necesar un cap activ.

Care este prețul unei rachete de subtraversare HP 98?

Prețul forezei pneumatice HP 98 depinde de configurația solicitată, accesoriile necesare și condițiile de import și livrare valabile la momentul comenzii. Pentru o ofertă corectă trebuie comunicate diametrul și materialul conductei, lungimea subtraversării, tipul terenului și caracteristicile compresorului disponibil.

Solicită ofertă pentru foreza pneumatică HP 98

Pentru alegerea modelului potrivit, contactează-ne și transmite echipei ASTools diametrul și materialul conductei, lungimea subtraversării, tipul terenului și caracteristicile compresorului disponibil.

Pe baza acestor informații, îți recomandăm configurația utilajului, accesoriile și expandorul potrivit și îți pregătim o ofertă pentru foreza pneumatică HP 98 Hercu.
