Foreza pneumatica HP 160

Descriere

Foreza pneumatică HP 160, cunoscută în practică și ca rachetă de subtraversare HP 160, este un utilaj profesional cu cap fix, destinat executării subtraversărilor orizontale, instalării țevilor din plastic Ø 125–140 mm și baterii țevilor din oțel. Modelul actual Hercu Pneumatic poate fi utilizat pentru trasee de până la 20 m și permite lărgirea ulterioară a orificiului pentru instalarea unor conducte cu diametre mai mari.

Utilajul este potrivit firmelor care execută lucrări pentru rețele de apă, canalizare, cabluri, telecomunicații și alte utilități subterane. Foreza pneumatică orizontală permite realizarea traseelor sub drumuri, trotuare, căi de acces sau platforme, fără excavarea completă a suprafeței traversate.

Pentru ce lucrări este potrivită foreza pneumatică HP 160

Modelul HP 160 poate fi utilizat pentru:

• instalarea țevilor din plastic cu diametre recomandate între Ø 125 și Ø 140 mm;
• realizarea subtraversărilor pentru rețele de apă, canalizare, cabluri și telecomunicații;
• executarea traseelor sub drumuri, trotuare, alei și platforme;
• baterea țevilor din oțel cu diametre recomandate între Ø 159 și Ø 273 mm;
• alte aplicații posibile pentru țevi din oțel cu diametre de până la Ø 406 mm;
• subtraversări cu lungimea recomandată de până la 20 m;
• lărgirea ulterioară a orificiului pentru instalarea unor conducte cu diametre mai mari;
• lucrări executate prin tehnologie fără excavare pe întreaga lungime a traseului.

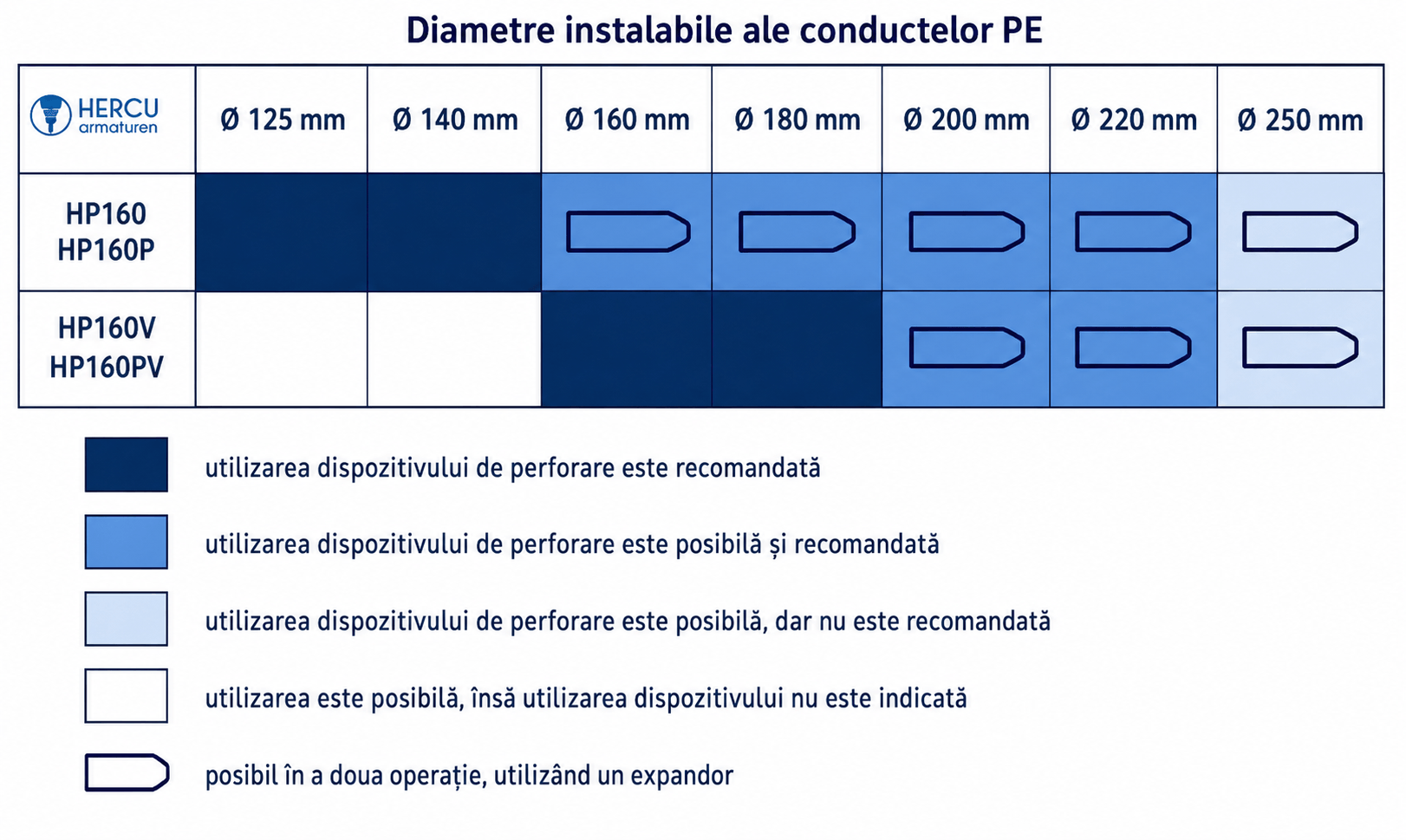

Producătorul indică și posibilitatea utilizării modelului pentru țevi din plastic cu diametre de până la Ø 250 mm. Compatibilitatea concretă trebuie stabilită în funcție de diametrul exterior al conductei, metoda de instalare, natura terenului și accesoriile folosite.

Cum poate fi instalată conducta cu foreza pneumatică HP 160

Modelul standard HP 160 realizează inițial orificiul de subtraversare. În funcție de diametrul conductei și de configurația lucrării, aceasta poate fi:

• trasă ulterior prin orificiul realizat;
• introdusă cu ajutorul unui cablu și al unui sistem de tensionare;
• instalată după lărgirea orificiului cu un expandor compatibil;
• poziționată printr-o configurație stabilită în funcție de materialul și diametrul exterior al țevii.

Pentru instalarea unei conducte din plastic Ø 160 mm poate fi mai potrivită configurația HP 160V, care are corpul posterior lărgit și este concepută pentru realizarea directă a unui orificiu adaptat acestei aplicații.

Particularitățile modelului HP 160

Foreza pneumatică HP 160 are diametrul de 160 mm, lungimea de 1950 mm și greutatea de 180 kg. Față de vechea generație HP 160L, modelul actual este mai scurt, mai ușor și are un consum de aer redus.

Utilajul funcționează cu un consum de aer de 4,8 m³/min. Modelul este destinat atât realizării subtraversărilor pentru conducte din plastic, cât și baterii țevilor din oțel, fiind un utilaj versatil pentru lucrări de infrastructură și rețele subterane.

HP 160 are inversare manuală a sensului. Varianta HP 160P păstrează caracteristicile și domeniul de utilizare ale modelului standard, dar este echipată cu inversare pneumatică.

Foreza pneumatică HP 160 sau racheta de subtraversare HP 160V?

HP 160 este modelul standard, recomandat în principal pentru instalarea țevilor din plastic Ø 125–140 mm și pentru lucrările în care orificiul poate fi lărgit ulterior.

HP 160V are corpul posterior lărgit și este orientată spre instalarea țevilor din plastic Ø 160 mm. Această configurație poate elimina necesitatea unei operații separate de lărgire pentru aplicația sa principală.

Alegerea dintre cele două modele trebuie făcută în funcție de diametrul exterior real al conductei, metoda de instalare, teren și lungimea traseului.

Utilaj pentru subtraversări HP 160 sau modelul HP 160K?

HP 160 este un model universal, potrivit pentru realizarea subtraversărilor, instalarea țevilor din plastic și anumite lucrări de batere a țevilor din oțel.

HP 160K este un model aparte, orientat în principal spre baterea țevilor din oțel. Acesta poate fi mai potrivit atunci când introducerea conductelor metalice reprezintă aplicația principală a lucrării.

Cele două modele nu trebuie alese doar după diametrul utilajului, ci după tipul conductei, metoda de instalare și condițiile concrete din teren.

Ce trebuie verificat înainte de alegerea unui utilaj pneumatic pentru subtraversări

Înainte de configurarea lucrării trebuie stabilite:

• diametrul exterior, materialul și tipul conductei;
• lungimea subtraversării;
• natura și gradul de compactare a terenului;
• prezența pietrelor, a straturilor dure sau a altor obstacole;
• metoda de instalare a conductei;
• diametrul final necesar al orificiului;
• dimensiunile spațiilor de lansare și recepție;
• debitul și presiunea compresorului disponibil;
• dacă lucrarea presupune baterea unor țevi din oțel;
• accesoriile necesare pentru tragere, lărgire, poziționare și alimentare pneumatică.

Pe baza acestor informații poate fi stabilit dacă modelul standard HP 160 este potrivit sau dacă lucrarea necesită configurația HP 160V, modelul HP 160K ori un alt utilaj din gama Hercu.



Caracteristică	Valoare
Diametru utilaj	160 mm
Greutate	180 kg
Lungime utilaj	1950 mm
Consum de aer	4,8 m³/min
Aplicație recomandată pentru țevi din plastic	Ø 125–140 mm
Alte aplicații posibile pentru țevi din plastic	până la Ø 250 mm
Batere recomandată a țevilor din oțel	Ø 159–273 mm
Alte aplicații posibile pentru țevi din oțel	Ø 159–406 mm
Lungime recomandată a subtraversării	până la 20 m
Lărgire în a doua operație	Ø 220, Ø 245 și Ø 275 mm
Lungime recomandată pentru baterea țevii Ø 273 mm	până la 20 m
Tip cap	Cap fix
Inversarea sensului	Manuală
Presiune de lucru	5–7 bar
Frecvență lovituri	4,1 Hz

Alte configurații din gama HP 160

În funcție de aplicația principală, diametrul conductei și metoda de instalare, pot fi analizate și alte modele din aceeași familie:

• HP 160V, configurație cu corp posterior lărgit, orientată în principal spre instalarea țevilor din plastic Ø 160 mm;
• HP 160P, varianta modelului standard HP 160 echipată cu inversare pneumatică a sensului;
• HP 160K, model distinct, destinat în principal baterii țevilor din oțel.

Alegerea între aceste modele trebuie făcută în funcție de diametrul exterior și materialul conductei, lungimea traseului, natura terenului, metoda de instalare și caracteristicile compresorului disponibil.

Accesorii pentru foreza pneumatică HP 160

Configurația completă se stabilește pentru fiecare lucrare. În funcție de metoda de instalare, pot fi necesare:

• ungător 4 litri, pentru lubrifierea utilajului pneumatic;
• furtun aer foreză;
• furtun compresor;
• separator apă, pentru reducerea condensului din circuitul de alimentare;
• teodolit Kretoskop, pentru stabilirea direcției și a unghiului de lansare;
• sanie lansare, pentru susținerea și alinierea utilajului;
• cablu tragere țevi, atunci când conducta este instalată ulterior;
• placă tensionare, în funcție de sistemul utilizat pentru tragerea conductei;
• expandor 245 mm, disponibil în gama ASTools, pentru lucrările în care este necesară lărgirea orificiului într-o a doua operație.

Pentru foreza Hercu HP 160, producătorul indică posibilitatea lărgirii orificiului, într-o a doua operație, și la diametre de Ø 220 sau Ø 275 mm.

Întrebări frecvente despre foreza pneumatică HP 160

Poate fi instalată direct o țeavă din plastic Ø 160 mm cu racheta de subtraversare HP 160?

Modelul standard HP 160 este recomandat în principal pentru țevi din plastic Ø 125–140 mm. Pentru o conductă Ø 160 mm este necesară lărgirea orificiului într-o a doua operație sau alegerea configurației HP 160V, care este destinată acestei aplicații.

Când este necesar un expandor pentru utilajul pneumatic HP 160?

Expandorul este folosit atunci când orificiul realizat inițial nu are un diametru suficient de mare pentru conducta care urmează să fie instalată. Producătorul indică posibilitatea lărgirii la Ø 220, Ø 245 sau Ø 275 mm, însă diametrul final trebuie ales în funcție de conducta utilizată, metoda de tragere și comportamentul terenului.

Este garantată realizarea unei subtraversări de 20 m cu foreza pneumatică HP 160?

Nu. Valoarea de până la 20 m reprezintă lungimea recomandată de producător. Distanța realizabilă în practică depinde de uniformitatea terenului, alinierea inițială, eventualele obstacole, diametrul conductei și alimentarea corectă cu aer comprimat.

Poate fi folosit utilajul pneumatic pentru subtraversări HP 160 la baterea țevilor din oțel?

Da. Producătorul recomandă modelul pentru țevi din oțel Ø 159–273 mm și indică alte aplicații posibile până la Ø 406 mm. Înainte de lucrare trebuie verificate diametrul, grosimea peretelui, lungimea tronsonului, natura terenului și sistemul de cuplare dintre utilaj și țeavă.

Este suficient pentru racheta de subtraversare HP 160 un compresor cu debit nominal de 4,8 m³/min?

Compresorul trebuie să poată menține debitul necesar la presiunea de lucru de 5–7 bar, în condiții reale de utilizare. Pierderile pe furtunuri, lungimea traseului de alimentare, îmbinările și eventualii consumatori suplimentari pot reduce parametrii disponibili la utilaj. Compatibilitatea compresorului trebuie verificată înainte de începerea lucrării.

Când folosești foreza pneumatică HP 160P?

HP 160P păstrează caracteristicile principale și domeniul de utilizare ale modelului standard HP 160, dar este echipată cu inversare pneumatică a sensului. Poate fi preferată atunci când organizarea lucrării justifică o comandă pneumatică a deplasării înainte și înapoi.

Când este mai potrivit modelul HP 160K decât foreza pneumatică HP 160?

HP 160K este orientat în principal spre baterea țevilor din oțel. Modelul standard HP 160 este mai versatil și poate fi utilizat atât pentru subtraversări și instalarea conductelor din plastic, cât și pentru anumite lucrări cu țevi metalice. Alegerea trebuie făcută după aplicația principală a proiectului.

Care este prețul unei rachete de subtraversare HP 160?

Prețul depinde de configurația utilajului, accesoriile necesare și condițiile de import și livrare. Pentru pregătirea unei oferte sunt necesare informații despre conductă, lungimea traseului, teren, metoda de instalare și compresorul disponibil.

Solicită ofertă pentru foreza pneumatică HP 160

Pentru alegerea configurației potrivite, contactează-ne și transmite echipei ASTools diametrul exterior, materialul și tipul conductei, lungimea subtraversării, natura terenului, metoda de instalare și caracteristicile compresorului disponibil.

Pe baza acestor informații, îți recomandăm modelul de foreză pneumatică potrivit pentru lucrarea ta, din gama de foreze pneumatice Hercu pentru subtraversări. Stabilim configurația și accesoriile necesare și îți pregătim o ofertă adaptată aplicației.
